高層鋼結構建筑箱形截面接點的連接形式
2019-08-19 10:07 高層鋼結構 華邦鋼結構

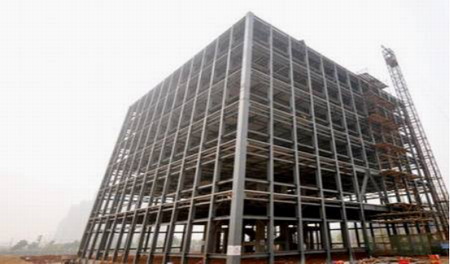

箱形和管形柱子與橫梁連接的剛接點，一般設計成焊接。由于剛接點的制作比較費工，而且對質量的要求也比較嚴格，一般接點的制作都考慮在工廠完成，然后根據結構運輸和安裝的要求，在剛接點附近設置柱與梁的工地安裝接點，安裝接點以焊接為主，有時也可以使用保護氣體的埋弧自動焊或高頻焊，即可以加快安裝進度還能保證焊接質量，是一種比較合理的安裝方式。如果不具備焊接條件時，可以根據情況，也可以使用帶拼板的高強螺栓連接。
在梁的翼緣板部位將管柱切斷，設置梁翼板與橫隔板對頭焊接，并將上下兩段柱子連接起來,這種接點構造比較簡便。
箱形截面四角的焊縫一般可在外側采用自動焊接，僅在接點附近要求將鋼板焊透。同樣，在梁的翼緣板位置需要設置橫隔板，以傳遞相鄰梁翼板的內力。在橫隔板的兩個邊上焊以方鋼，并且要在柱翼板與方鋼相鄰的一邊刨成半圓孔，而柱翼板與方鋼之間可以在外側采用電碴焊進行焊接。這種接點方式，構造比較復雜，但是可以保證柱子的板材連續通過接點，并且還能利用橫隔板傳遞梁翼緣板的水平力。
