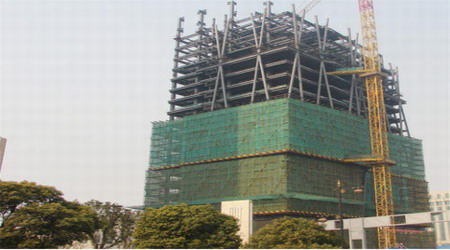

高層鋼結構斜交網格結構說明
2019-12-09 09:20 高層鋼結構 華邦鋼結構
在鋼結構建筑普遍的框架與筒體結構中，通常將核心筒簡化為產生彎曲變形的懸臂構件，外框架簡化為產生剪切變形的懸臂構件，這種簡化方式假定使得鋼結構建筑的外部框架的基礎底部所受的剪力基本為零，這部分的剪力全部由高層鋼結構的核心筒結構承擔。
對于高層鋼結構的斜交網格結構，以軸力為主的斜向構件使得外框(筒)同時產生彎曲變形和剪切變形，鋼結構件組樓層的水平剪力主要以斜柱軸向內力向下傳遞，空間協(xié)調工作性較強，扭轉剛度大，剪力滯后效應弱，外框(筒)甚至可以提供大于內容的結構側向剛度。
影響鋼結構建筑的斜交網格外框剛度的主要因素主要有：1. 斜交網格構件的截面尺寸，2. 斜向網格構件與水平的夾角;3.斜桿的計算長度;4. 外立面體型及外立面寬度;5.立面的跨數;6.斜交網格的彈性模量。
高層鋼結構的斜交網格以軸力承受豎向及水平荷載，能有效的將角柱內力傳遞至立面中部，降低了剪力滯后效應，同時外圈環(huán)梁有效約束斜柱協(xié)同工作，影響剛度的主要因素排序為：斜桿夾角θ>立面寬度B>立面跨數n>A斜柱截面。
