鋼結構深化設計圖的主要內容

2020-02-22 13:02 陜西鋼結構 華邦鋼結構

　　1、主要圖紙種類。

　　2、圖紙目錄。

　　3、鋼結構設計總說明的內容一般需要有設計依據、設計荷載、工程概況、材料、焊接、焊接質量等級、高強螺銓摩擦面抗滑移系數、預拉力構件加工，預裝、除銹和涂裝等施工要求及注意事項等。

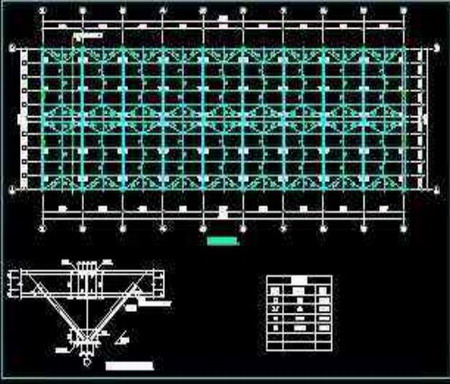

　　4、構件裝配圖主要供現場安裝使用。依據鋼結構設計圖，以同一類構件系統如屋蓋、剛架、吊車梁、鋼注、平臺等為繪制對象，繪制本系統構件的平面布置圖和剖面布置圖及所有構件的編號，布置圖尺寸需要標明各構件的定位尺寸、軸線關系、標高，還要有構件表、設計總說明等。

　　5、構件加工制作圖需要按設計圖及布置圖中的構件編制，主要供構件加工制作用，如放樣、號料、切割，節點件成形、組裝、總組裝、焊接、除銹、涂裝和構件發運出廠的單元繪圖時應主要表示繪制每一構件的圖形零件及組合之間的關系，并對每一構件中的零件進行編號，編制各構件的材料表和本圖構件的加工說明等。繪制衍架式構件時，應放大樣確定桿件端部尺寸和節點板尺寸。

　　6、安裝節點詳圖一般不再繪制節點詳圖，當構件詳圖無法清楚表示構件扣互連接處的構造關系時，可以繪制相關的節點詳圖。
