淺談深化鋼結構工程設計圖
2020-02-27 13:28 鋼結構工程 華邦鋼結構

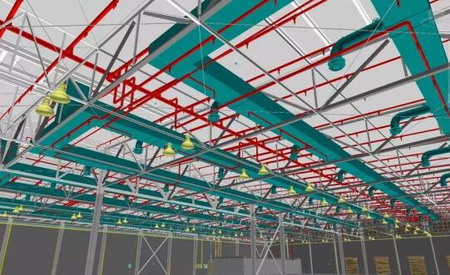

鋼結構工程設計一般采用兩個階段設計法，階段是由建筑工程設計單位進行結構設計，確定結構構件截面大小并計算出各種負荷情況下的結構內力;第二階段主要由施工和鋼結構制作單位根據結構設計方案，進行鋼結構工程的深化設計，編撰深化設計圖紙，深化設計圖紙是為了構件制作所用，是下料、節點件加工、組裝、總組裝和安裝等施工的依據。因此，深化設計主要包括鋼結構制作構造設計、節點設計和連接節點的參數計算。深化設計圖紙數量較多，主要包括裝配圖、構件加工制作圖和節點詳圖，這些圖紙要求標注詳盡。
深化鋼結構工程設計圖繪出構件裝配圖、構件加工尺寸與內力及主要節點構造，還必須在詳圖設計中補充進行部分構造設計與連接的計算，具體內容如下。
一、結構構件構造設計
結構構件的構造設計主要是根據現行《鋼結構設計規范》中的構造規定，細化結構設計主要有以下內容：鋼柱、桁架、支撐、節點連接件(包括節點連接板，設計和放樣;桁架或大跨度實腹梁起拱構造與設計;梁支座加勁肋或縱橫加勁肋構選設計;組合截面構件綴版、填板布置、構造;板件構件變截面構造設計;螺栓群或焊接群的布置與構造;拼接、焊接坡口及構造切槽構造，張緊可調圓鋼支撐構造，隅撐、彈贊、橢圓孔、板餃、滾軸支座。像膠支座、抗剪鍵、托座、連接飯、刨邊及人孔、手孔等細部構選、構件運輸單元橫隔設計。
二、鋼結構安裝施工時的構造設計
鋼結構安裝施工時構造設計主要根據現行《鋼結鉤設計規范》和《鋼結構工程施工質量驗收規范》中的構造規定。如方便安裝施工臨時固定加勁板主要有以下幾種常見的措施內容;施工施擰小構造;現場組裝的定位:焊接、夾具耳板等設計等。
三、構造及連接計算
構造及連接計算主要是報據現行《鋼結構設什規范》中的規定進行計算。如遇到規范中尚未規定的特殊計算內容，須連同設計、業主和施工承包方共同協商采用試驗或電腦仿真計算為工程構造及連接計算提供依據，主要由以下幾種常見內容:一般連接節點的焊縫長度與螺拴數量計算;小件拼接計算，材料或構件焊接變形調整余量及加工余量計算;起拱拱度、高強螺栓連接長度、材料量及幾何尺與相貫線等計算。
