鋼結構設計的內容和總說明
2020-09-22 09:06 西安鋼結構 華邦建設

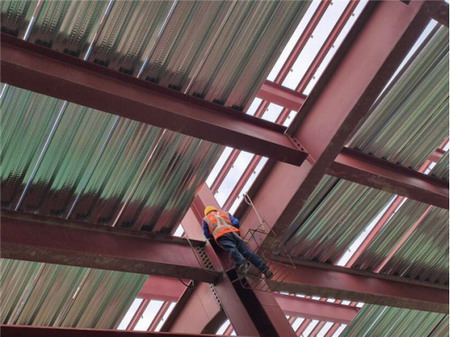

鋼結構設計的內容包括計算書和結構施工圖兩大部分。計算書以文字和圖表詳細記載結構計算的全部過程和計算結果，是繪制結構施工圖的依據。結構施工圖以圖形和文字、表格描述結構設計結果，是制造廠深化設計及加工制造構件、施工單位工地結構安裝的主要依據。結構施工圖一般有基礎圖、上部結構的布置圖和構詳圖等。具體包括結構設計總說明、基礎平面圖、基礎詳圖、柱網布置圖、支撐布置圖、各層結構平面圖、框架圖、樓梯圖、構件及節點詳圖等。結構施工圖主要表達結構設計的內容，它是表示鋼結構建筑各承重構件(如基礎、承重墻柱、梁、板、屋架等)布置、形狀、大小、材料、構造及其相互關系的圖樣。鋼結構施工圖主要用來作為施工放線、挖基槽、支模板、綁扎鋼筋、設置預埋件和預留孔洞、澆搗混凝土，安梁、板、柱等構件以及編制預算和施工組織設計等的依據。
鋼結構施工圖的數量與工程大小和結構復雜程度有關，一般十幾張至幾十張乃至幾百張。施工圖的圖幅大小、比例、線型、圖例、圖框以及標注方法等要依據《房屋建筑制圖統一標準》和《建筑結構制圖標準》進行繪制，以保證制圖質量，符合設計、施工和存檔的要求。圖面要清晰、簡明，布局合理，看圖方便。
鋼結構設計總說明是結構施工圖的前言，一般包括鋼結構設計概況，鋼結構設計原則依據和遵循的規范，主要荷載取值(風、雪、活荷載以及抗震設防烈度等)，材料(鋼材、焊條、螺栓等)的牌號或級別，加工制作、運輸、安裝的方法、注意事項、操作和質量要求，防火與防腐以及其他不易用圖形表達或?yàn)楹喕瘓D面而改用文字說明的內容(如未注明的焊縫尺寸、螺栓規格、孔徑等)。除了總說明外，必要時在相關圖紙上還需提供有關設計、材質、焊接要求、制造和安裝的方式、注意事項等文字內容。
鋼結構設計總說明要簡要、準確、明了，要用專業技術術語和規定的技術標準，避免漏說、含糊及措辭不當。否則，會影響鋼構件的加工、制作與安裝質量，影響編制預決算進行招標投標和投資控制，以及安排施工進度計劃。
