力學性能試驗取樣位置
2020-09-29 10:01 西安鋼結構 華邦建設
樣坯有橫向試樣和縱向試樣兩類。橫向試樣是指試樣縱向軸線與主加工方向垂直，縱向試樣則是指試樣縱向軸線與主加工方向平行。在產品不同的位置和方向取樣,都會導致力學性能測試結果存在差異,因此,與鋼材力學性能相關的試驗,如拉伸、彎曲和沖擊試驗,其樣坯的切取及試樣的制備需要遵循國標《鋼及鋼產品力學性能試驗取樣位置及試樣制備》的規定。
樣坯應有足夠的余量,以保證能夠機加工出足夠的試樣進行規定試驗或復驗。取樣時應做出標記,以保證始終能夠識別取樣的位置和方向。切取樣坯可以采用冷剪法或燒割法,但都需要防止過熱和加工硬化而影響鋼的力學性能。當要求取一個以上試樣時,可以在規定位置相鄰處取樣。
一、型鋼取樣

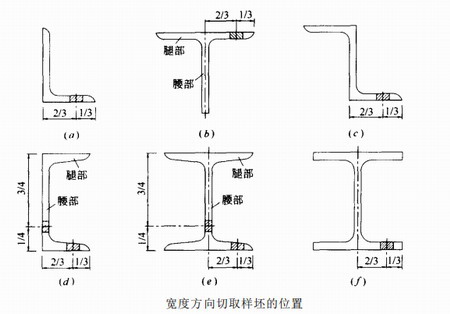

按照下圖所示在型鋼腿部寬度方向的1/3處切取拉伸、彎曲和沖擊樣坯。如果型鋼尺寸不能滿足要求時,可以取樣位置向型鋼中部位移。對于腿部有斜度的型鋼,可以在腰部高度的1/4處取樣,經協商也可以在腿部取樣進行機加工。對于不等肢角鋼,可從任意一肢取樣。
對于腿部厚度t不大于50mm的型鋼,當機加工和試驗能力允許時,需要按下圖所示在厚度方向切取拉伸樣坯。在型鋼腿部切取沖擊樣坯時,按圖中位置切取。
二、圓鋼取樣

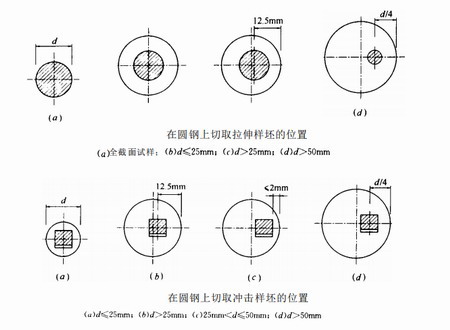

在圓鋼上切取拉伸樣坯的位置和切取沖擊樣坯的位置見下圖所示。
三、鋼板取樣

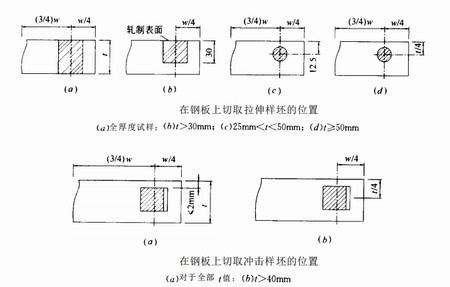

拉伸、彎曲、沖擊試驗橫向樣坯需要在板寬w的1/4處切取,如圖所示。對于縱軋鋼板,當產品標準沒有規定取樣方向時,應在板寬1/4處切取橫向樣坯,如板寬不夠,樣坯中心可以內移。
在鋼板厚度方向切取樣坯時,如果機加工和試驗機能力允許,優先采用上圖所示方法切取拉伸樣坯;根據上圖的方法切取沖擊樣坯。
四、鋼管取樣

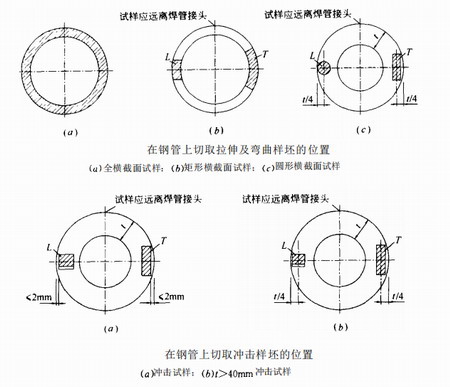

圓鋼管按下圖切取拉伸樣坯,圖中L為縱向試樣,T為橫向試樣。當機加工和試驗能力允許時,應按圖中取樣。對于圖中,如鋼管尺寸不能滿足要求時,可以將取樣位置向中部位移。對于焊管,當取橫向試樣檢驗焊接性能時,焊縫需要在試樣中部。沖擊樣坯應按下圖切取。

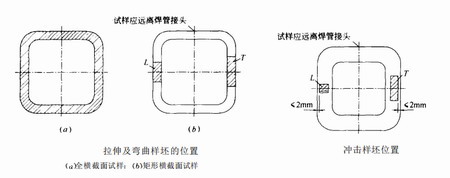

方鋼管按下圖切取拉伸或彎曲樣坯。當機加工和試驗能力允許時,應按圖取樣。沖擊樣坯應按下圖切取。
