懸掛樓蓋構件和節點設計的規定
2021-04-15 09:03 陜西鋼結構 華邦建設
1、懸掛樓蓋梁宜選用H型鋼梁，并按組合梁構造。當懸掛梁兼作框架梁時，其承載力按鋼梁計算;當僅作樓蓋梁時，其承載力與變形都按組合梁計算。
2、懸掛樓蓋鋼梁與柱為鉸接連接時，在結構整體內力和變形分析的計算模型中可以作為單根鉸接桿計算。
3、懸掛樓蓋的樓板宜選用現澆混凝土平板或疊合板，其總厚度不能小于100毫米;有依據時，也可以選用壓型鋼板組合樓板。
4、鋼吊桿的設計與構造需要符合下列要求：
(1)、鋼吊桿宜布置在內隔墻或分戶墻夾層中。吊桿可以采用鋼管或H型鋼、工字鋼，其截面寬度不能大于所連接梁的翼緣寬度;截面板件厚度或壁厚不要小于6毫米。

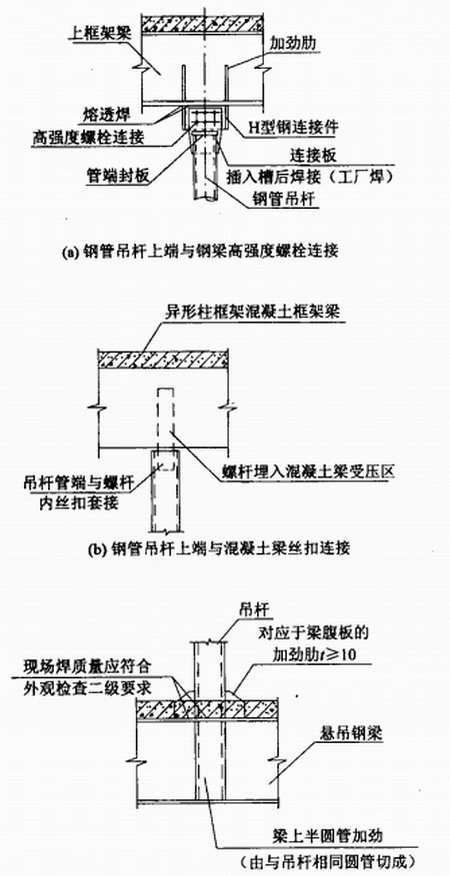

(2)、鋼管吊桿端部與梁的連接構造如下圖所示。吊桿需要按效應組合的最大拉力乘以增大系數計算，計算吊桿截面時，增大系數取為1.5;計算吊桿端部連接與錨固時，增大系數取為2.0。所有連接的焊縫、螺栓、螺桿埋入深度及加勁肋等都需要經計算確定。必要時埋入混凝土的螺桿可加焊錨筋或錨板。
(3)、吊桿與鋼梁的高強度螺栓連接可以采用摩擦型連接。所有焊接的熔透焊縫，其質量等級應不低于二級，角焊縫質量應不低于外觀檢查的二級標準。
