高層鋼結構支撐芯筒-剛臂體系的構成
2021-08-09 09:38 高層鋼結構 華邦建設
1、就抵抗水平荷載而言，支撐屬彎曲型懸臂構件，其抗推能力的大小與支撐的高寬比值成反比。高層鋼結構采用框-撐體系時，豎向支撐多沿樓面核心區(qū)服務豎井的周邊布置，形成支撐芯筒。支撐芯筒的每邊寬度僅為同方向房屋寬度的2/5左右，當高層鋼結構的層數較多時，支撐芯筒的整體抗彎能力將因其高寬比值偏大而不能滿足要求。

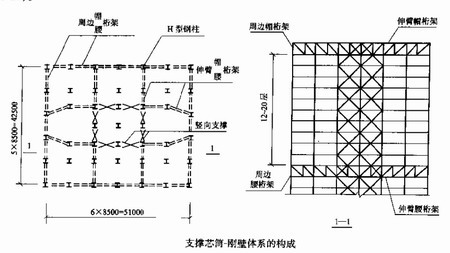

2、高層鋼結構支撐芯筒-剛臂體系是以支撐芯筒為基礎，沿高層鋼結構的橫向和縱向，順各個支撐所在平面，于結構頂層以及每隔15層左右的樓層，由豎向支撐向外伸出一榀一層或兩層樓高的剛性伸臂桁架，形成一道道剛臂，將外柱與支撐芯筒連為一體，所構成的抗側力體系。
3、在設置剛臂的樓層，沿周邊框架再設置一層或兩層樓高的周邊桁架，使未與剛臂直接相連的外圈各根鋼柱，也能充分地參與支撐芯筒的整體抗彎，將進一步提高高層鋼結構支撐芯筒-剛臂體系抵抗傾覆力矩的能力。
