解析次梁與主梁鉸接連接的種類
2021-10-21 09:35 陜西鋼結構 華邦建設
平臺結構中次梁與主梁的連接多用鉸接連接。鉸接連接按其連接位置可以分疊接和平接兩種。
（陜西鋼結構）

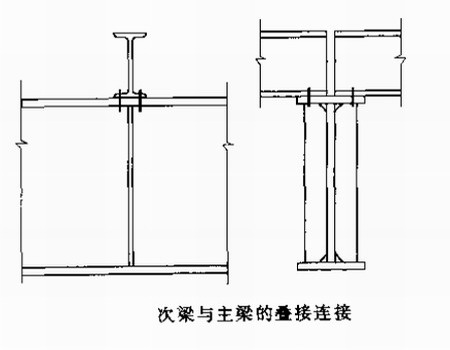

一、疊接
疊接是將次梁直接擱在主梁上，并用焊縫或螺栓固定，焊縫或螺栓只是將次梁固定置放在主梁上的相應位置，不需要計算。為保證主梁腹板的局部穩(wěn)定性，在主梁的相應位置應設置支承加勁肋。疊接構造簡單，次梁安裝方便，但建筑高度較大，使用常受到限制。

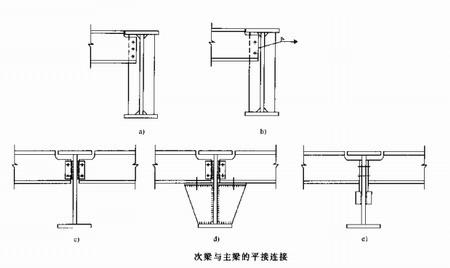

二、平接
平接可使主梁與次梁的頂面相平或略有高低,建筑高度較小。上圖中，次梁連于主梁的側面，可以直接用螺栓連于主梁的加勁肋上，構造簡單，為了安裝，需要將次梁的上翼緣和部分腹板以及下翼的局部切除。這種構造形式也可以用工地焊縫連接，此時螺栓作為安裝定位之用?？紤]到這類連接并非真正鉸接，實際上會有一定的彎矩作用，計算螺栓或安裝焊縫時應將次梁的反力加大20%至30%。次梁也可以借助于連接角鋼與主梁相連，連接角鋼與次梁用螺栓和安裝焊縫相連，為了安裝，需將次梁的上翼緣局部切除，這種連接一般在次梁腹板每側各放置一個短角鋼。
