鋼結構接頭的位置要求
2022-01-13 09:49 陜西鋼結構 華邦建設

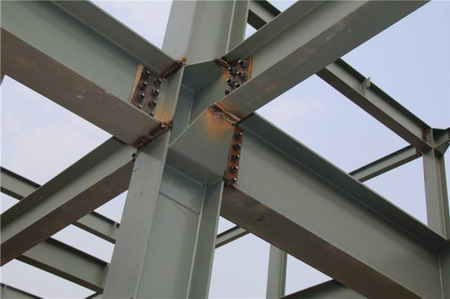

注意鋼結構中的承重桿件對接接頭的方式和拼接接頭的安裝位置要與實際受力方向相符。
在鋼結構加工制造中，應認真地做好計劃用料，當材料的尺寸長度能滿足構件尺寸時，盡量不采用拼接方法;如果必須采取拼接方法時，拼接用的材料、對接方式及安排的拼接位置一般應滿足以下要求：
1、垂直受力的柱構件拼接時，在保證連接的焊縫強度與鋼材強度相等的條件下，應采用正焊縫對接;拼接前應對兩連接端的截面進行銑平或磨平，保證對口間隙一致， 以滿足焊接質量達到結構受力要求。
2、橫向懸空類的承重構件，當連接焊縫的強度低于鋼材強度時，為增加焊縫的強度，應采用與作用力方向成45度至60度夾角的對接焊縫進行連接。如采用對接正焊縫時，則必須按設計規定的強度進行計算或采取補強加固措施，以保證設計規定的結構強度。
3、對簡支組合工字梁的受壓翼緣和腹板，當拼接位置放在跨中的1/3范圍內時，一般應采用45度的對接斜焊縫拼接;如采用對接正焊縫時，在焊接后在工字梁翼緣板外的兩側、腹板的兩側，采用板件焊接或高強度螺栓連接加固。
4、拼接連接焊縫(正、斜焊縫)的位置應放在受力較小部位，焊接時宜采用與構件同材料、同厚度的引弧板施焊，以避免弧坑、裂紋等質量缺陷。
