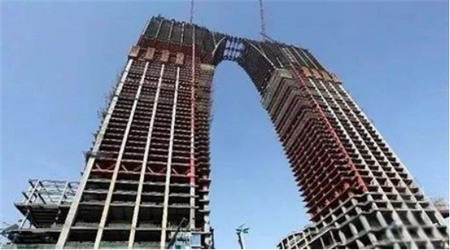

高層鋼結構的單元類型
2022-02-25 10:06 高層鋼結構 華邦建設
高層鋼結構體系中會用到兩種類型的結構,一類為桿系結構，由結構體系中的梁、柱、支撐等構成;另一類為墻板結構，由結構體系中的墻、樓板構成。
一、桿系結構
桿系結構一般可將結構中的每一桿件當作一個單元，梁柱為主要受彎桿件，可采用同一類單元，通稱為梁單元。支撐為主要受軸力桿件，應采用另一種特殊單元，稱為支撐單元(二力桿單元)。當進行結構非線性分析時，如果梁柱桿件中段某位置會進入塑性,則應在桿件可能進入塑性的位置設置單元節點，對桿件進行單元細分。
二、墻板結構
對于墻板結構，單元的劃分除與墻板的開洞有關外，單元劃分的大小主要考慮計算精度與計算時間兩個因素，單元劃分越細，結構計算精度一般越高，但結構計算自由度增大，所需計算時間增長;反之，單元劃分越粗，結構計算精度降低，但結構計算自由度減小，所需計算時間縮短。此外應該指出，高層鋼結構體系中的混凝土墻及混凝土樓板，可采用同一類單元，通稱墻單元。并應注意，劃分墻單元時，相鄰實際墻及墻與樓板上的單元節點位置應對應;且桿系結構與墻板結構相連接時，桿件單元與墻單元的節點位置應對應。
