解析高層鋼結構的偏心支撐
2022-03-10 10:23 高層鋼結構 華邦建設
1、高層鋼結構的偏心支撐(偏交支撐)特征是支撐斜桿與梁、柱的軸線不是交匯于一點，而是偏離一段距離，形成一個先于支撐斜桿屈服的消能梁段。偏心支撐框架的每根斜桿應至少有一端與框架梁連接，并在斜桿與梁交點至柱之間或至同一跨內另一斜桿與梁交點之間,形成消能梁段。

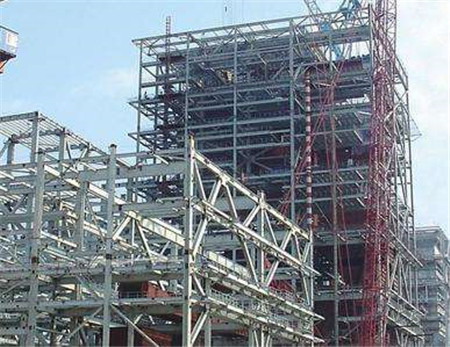

（高層鋼結構）
2、高層鋼結構的偏心支撐有人字形支撐上端形成豎向消能桿段、八字形支撐上端形成消能梁段、單斜桿的一端或兩端形成消能梁段、X形支撐中心節(jié)點形成一個消能板域或水平消能桿段、X形支撐中心節(jié)點采用彎曲型消能內框。
3、設計高層鋼結構的偏心支撐時，應使斜桿受壓承載力不小于消能梁段達到屈服強度時斜桿軸力的1.6倍，遭遇強烈地震時，斜桿因受到消能梁段先行屈服及其塑性變形的保護，始終保持平直狀態(tài)，避免了反復壓曲、拉伸引起的剛度退化和強度劣化，而且提高了支撐乃至整個結構的延性。消能梁段鋼材受剪屈服后經過塑性應變硬化的極限受剪承載力，約為其屈服受剪承載力的1.6倍。
4、強烈地震作用下，框—撐體系將越過彈性階段，進入彈塑性變形階段，偏心支撐的塑性變形，主要發(fā)生在各個消能梁段。
