冷彎型鋼檁條的設計特點
2022-03-17 08:52 陜西鋼結構 華邦建設

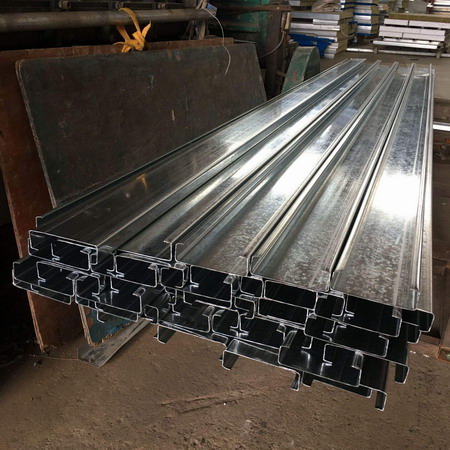

冷彎型鋼檁條較熱軋型鋼檁條能夠較好的節約材料，目前在鋼結構中應用較多。常用的冷彎型鋼檁條有Z型和C型兩種截面形式。檁條一般垂直于屋面坡度放置，在屋面荷載作用下繞截面的兩個主軸彎曲，如果荷載作用線不經過剪力中心，還將產生扭矩。但一般屋面的拉結體系能起到阻止檁條扭轉的作用，故可不考慮扭矩的影響按雙向壓彎構件設計。
（陜西鋼結構）
為減小檁條在使用期間和施工過程中的側向變形和扭轉，當檁條跨度超過4米時應在檁條之間設置拉條及撐桿，拉條必須張緊，以保證傳遞拉力?？缍仍?—6米時可在跨中設置一道拉條，超過6米時在三分點處設置兩道拉條?？缍?米時可視荷載大小設一道或兩道拉條。拉條必須連到可以作為不動點的屋架節點或檁條上，所以在屋脊處要把兩坡向上的脊檁用綴板相連以增強其剛度。為了便于安裝和阻止檁條在支承處的扭轉，檁條和屋架的連接宜采用檁托，檁托通常用角鋼制作，其垂直肢的高度不宜小于檁條截面高度的3/4。檁條端部與檁托的連接螺栓不宜少于2個，盡可能沿高度方向布置。
對于冷彎型鋼檁條，應按有效截面驗算其強度和整體穩定。如果屋面能阻止檁條側向失穩和扭轉，可僅按下式計算其強度，無需驗算其穩定性。
