關于高層鋼結構的偏心支撐形式
2022-11-24 08:44 高層鋼結構 華邦建設
按8度及以上抗震設防的高層鋼結構，當采用框架支撐體系時，應選用偏心支撐來取代中心支撐，作為整個結構體系的主要抗側力構件。

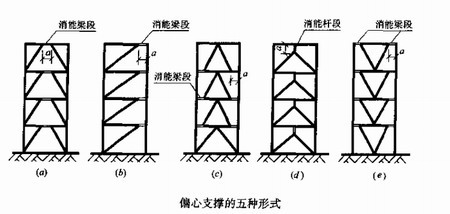

1、高層鋼結構的偏心支撐有八字形支撐、單斜桿支撐、A形支撐、人字形支撐、V形支撐五種形式。與八字形支撐相比較，A形、V形支撐因每層橫梁均多一個消能梁段而具有更大的消能容量。
2、支撐的每根斜桿，需要至少有一端與框架橫梁相連，而且使斜桿軸線與橫梁軸線的交點，偏離梁、柱軸線交點或另一斜桿軸線與橫梁軸線交點一段距離，形成消能梁段。
3、每根斜桿只能在一端與消能梁段相連。倘若斜桿的兩端均與消能梁段相連，地震時一端的消能梁段屈服時，而另一端的消能梁段可能不屈服，從而降低支撐的承載力和消能容量。
4、為使偏心支撐框架具有較大的抗推剛度，并使消能梁段能承受較大剪力，一般應采用較短的消能梁段。當采用A形或V形支撐時，消能梁段長度a可取0.15L，L是支撐所在跨的框架梁長度。支撐斜桿的傾角通常取35°至50°，過小，就會使消能梁段的軸力增大，節點構造復雜。
5、總層數超過12層的8、9度抗震設防鋼結構應采用偏心支撐框架，但頂層框架梁可不設置消能梁段，即在頂層改用中心支撐。此外，當結構底層的彈性承載力等于或大于其余各層承載力的1.5倍時，底層也可采用中心支撐。
6、沿豎向連續布置的偏心支撐，在底層室內地坪以下，應改用中心支撐或剪力墻的形式延伸至基礎。
