解析鋼結構錯列桁架體系
2023-03-24 08:44 高層鋼結構 華邦建設

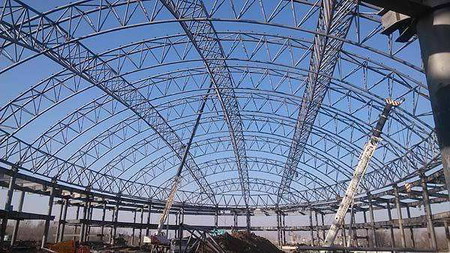

桁架梁結構是一種格構化的梁式結構，這種結構形式在大跨度鋼結構廠房、鋼結構場館和橋梁建筑中應用較多。下面就由華邦建設解析鋼結構錯列桁架體系。
空間錯列式桁架結構中，整層高的桁架橫向跨越高層鋼結構兩外柱之間的空間，在高層鋼結構的建筑平面上只有橫向的外柱而沒有內柱，以實現較大的空間，居住單元所要求的靈活性可用安排桁架交替在各樓層的平面上錯列的方法達到。樓板體系的作用有如在短向傳遞側向荷載到桁架上去的隔板。側向荷載由桁架斜桿抵抗并轉換為柱的直接荷載，用軸向受力來承受重力荷載和側向受力，結構剛度大，材料利用很充分，錯列桁架的用鋼量與抗彎連接相比可減少30%至40%，所以，這是一種比較經濟的方式。另外，樓板的跨度只是一個桁架上弦到相鄰的桁架下弦的距離，如果和具有相同內部開間的其它結構相比，樓板的跨度有所減小，從而可以減小樓板的厚度，從整體上降低了結構的高度。桁架跨度按合理的跨高比確定，可大于20米。
鋼結構錯列桁架體系對高層鋼結構的要求比較規整而且桁架跨度不能過小。一般錯列桁架體系適用與15層到35層之間的高層鋼結構。
