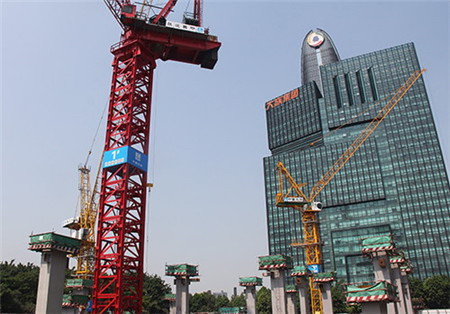

高層鋼結構的施工測量控制標準
2023-03-28 08:47 高層鋼結構 華邦建設
1、高層鋼結構安裝前，需要對高層鋼結構的定位軸線、底層柱的位置線、柱底基礎標高進行復核，合格后才能開始安裝。
2、每節鋼柱的控制軸線需要從基準控制軸線的轉點引測，不能從下層柱的軸線引出。
3、安裝鋼梁前，需要測量鋼梁兩端柱的垂直度變化，還需要監測鄰近各柱因梁連接而產生的垂直度變化;在整個區域構件安裝完成后，需要進行整體復測。
4、高層鋼結構施工測量時，需要考慮構件由于日照、焊接、沉降等引起的伸縮或彎曲變形，并應采取相應措施。安裝過程中，需要對下列項目進行觀測并作記錄：
(1)、柱與梁焊縫收縮引起柱身垂直度偏差值。
(2)、鋼柱受日照溫差、風力影響的變形。
(3)、塔吊附著或爬升對結構垂直度的影響。
(4)、沉降差異和壓縮變形對高層鋼結構整體變形影響。
5、復雜構件的定位可以由全站儀直接架設在控制點上進行三維坐標測定，也可以由水準儀對標高、全站儀對平面坐標進行共同測控。
6、主體結構的整體垂直度允許偏差為H/2500+10毫米(H為高度)，且不能大于50毫米;主體結構的整體平面彎曲允許偏差為L/1500毫米，且不能大于25毫米。
7、高度在150米以上的高層鋼結構，整體垂直度需要采用GPS或相應方法進行測量復核。
