平面軸線控制點的豎向傳遞
2023-06-09 08:58 高層鋼結構 陜西鋼結構

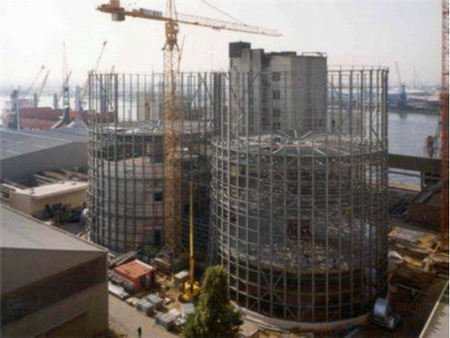

一、地下部分
一般高層鋼結構的地下部分為1至4層深，對地下部分可以采用外控法。建立“井”字形控制點，組成一個平面控制網，并測設出縱橫軸線。
二、地上部分
地上部分控制點的豎向傳遞采用內控法，投測儀器采用激光鉛直儀。在高層鋼結構地下部分施工完成后，利用全站儀，將地下部分的外控點引測到±0.000米層樓面，在±0.000米層樓面形成“井”字形內控點。在設置內控點時，為保證控制點間相互通視和向上傳遞，需要避開柱、梁位置。在把外控點向內控點引測的過程中，必須符合國家標準工程測量規范中有關引測的規定。
高層鋼結構地下部分控制點的向上傳遞過程：在控制點架設激光鉛直儀，精密對中整平;在控制點的正上方，在傳遞控制點的樓層預留孔上放置一塊有機玻璃做成的激光接收靶，通過移動激光接收靶將控制點傳遞到施工作業樓層上;然后，在傳遞好的控制點上架設儀器，復測傳遞好的控制點，必須符合國家標準工程測量規定中的相關規定。
