關于高層鋼結構筒中筒結構體系的受力特點
2026-06-03 08:56 高層鋼結構 陜西鋼結構
高層鋼結構筒中筒結構體系由外框筒與內筒共同組成，是高層鋼結構常用的抗側力形式。外框筒由密柱深梁構成，內筒通常為鋼支撐筒或鋼板剪力墻筒，兩者通過樓面鋼梁連接形成整體。

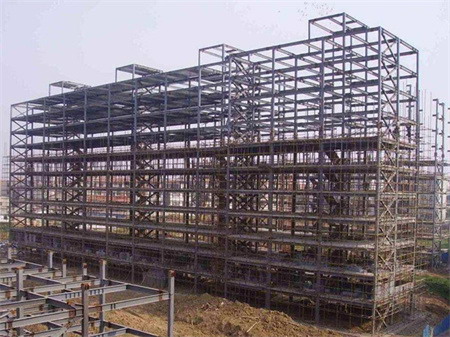

（筒中筒結構體系的受力特點）
一、外框筒的空間桁架效應
外框筒的受力機制表現為空間桁架效應。密柱與深梁組成網格狀結構，在水平荷載作用下，腹板框架承擔剪力，翼緣框架承擔彎矩。這種分工使外框筒具備較強的抗側剛度，有效抵抗風荷載與地震作用。
二、內筒的核心穩定功能
內筒作為核心抗側力構件，主要承擔豎向荷載與部分水平剪力。鋼支撐筒通過斜向桿件將水平力傳遞至基礎，受力路徑明確。內筒的高剛度特性使其成為結構體系的穩定核心，減少整體側向位移。
三、雙重筒體的協同工作
筒中筒體系的協同工作效應值得關注。外框筒與內筒通過剛性樓蓋連接，在水平荷載下共同變形。外框筒發揮約束作用限制內筒變形，內筒則為外框筒提供支點，兩者形成雙重防御機制。
四、剪力滯后效應的控制
剪力滯后效應是外框筒設計的關鍵考量。角柱應力集中而腹板柱應力偏低的現象，會影響材料效率。通過優化柱距、梁高及角部構造，可有效緩解這一問題，提升整體經濟性。
