鋼結構工程質量控制的因果分析圖法
2019-06-18 09:13 鋼結構工程 陜西鋼結構
因果分析圖又叫特性因素圖，又因其形狀稱魚刺圖或樹枝圖。這是一種逐步深入研究和討論質量問題的圖示方法。在鋼結構工程實踐中，任何一種質量問題的產生，往往是多種原因造成的。這些原因有大有小，把這些原因依照從大到小，從粗到細次序分別用主干、大枝、中枝和小枝圖形表示出來，便可尋根究底，系統觀察出產生質量問題的原因。運用因果分析圖，可以幫助我們采取糾正和預防措施，解決鋼結構工程質量上存在的問題，從而達到控制質量的目的。
一、實例

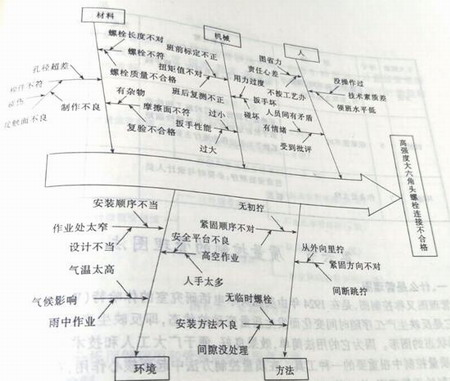

現以高強度大六角頭螺栓連接質量不合格為例作出因果分析圖，如圖所示。
二、作因果分析圖的注意事項
1、決定特性。特性就是需要解決的質量問題，好是確定能測定出數據的特性，這樣可以比較分析、判斷采取措施后的有效程度。在圖面上從左到右畫上干線，把特性放在主干箭頭的前面。
2、確定影響質量特性的干校。影響鋼結構工程質量的因素主要是人、方法、材料、機械和環境等五個方面。
3、進一步畫出中、小細枝，即找出中、小原因?？紤]每個大原因的特性原因，作為中原因畫出箭頭，再考慮中原因的原因，作為小原因而畫出箭頭，小原因還可以分就繼續分下去。
4、發揚技術民主，反復討論，補充遺漏的因素。
5、針對影響質量的因素，標出記號，有的放矢地制定糾正和預防措施，并落實到解決問題的人和時間，通過對策計劃的形式列出，限期改正。
6、措施實施后，還應再用排列圖等檢查其效果。
