鋼結構設計圖的繪制方法
2020-02-22 14:16 西安鋼結構 華邦建設

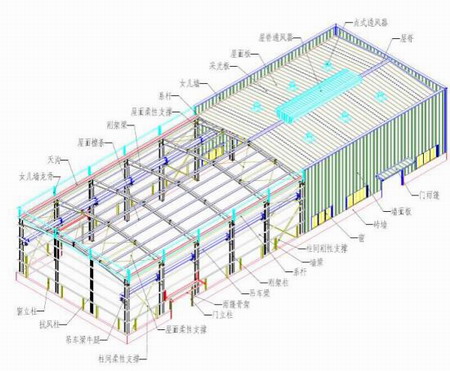

鋼結構繪制結構的平面、立面布置圖，鋼結構構件以粗單線或簡單外形圖表示，并在其旁側注明標號，對規律布置的較多同號物件，也可以指引線統一注明標號。鋼結構構件編號一般需要標注在表示鋼結構構件的主要平面、剖面圖上，在一張圖上同一鋼結構構件編號不要在不同圖形中重復表示。
細節不同(如孔、切槽等)的鋼結構構件均需要單獨編號，對安裝關系相反的鋼結構構件一般可以將標號加注角標來區別，桿件編號均有字首代號，一般可以采用同音的拼音字母。每一鋼結構構件都需要與軸線有定位的關系尺寸，對槽鋼、C型鋼截面需要標示肢背方向。平面布置圖一般可用1:100、1:280比例。圖中剖面可以利用對稱關系、參照關系或轉折剖面簡化圖形。
深化鋼結構設計圖具體的繪制方法：
1、閱讀設計院提供的技術資料，領會鋼結構設計意圖，工廠組織設計交底、分配設計任務、選用設計軟件及設計方式。
2、結構節點分析、節點設計，自審后交設計院審核認可，工廠正式設計制作詳圖，出圖。做好圖紙校對(一審)、圖紙審核(二審)，將圖送設計院審定報批，后出藍圖發放施工。
