淺談火焰矯正的注意事項都有哪些?
2020-09-08 09:39 陜西鋼結(jié)構(gòu) 鋼結(jié)構(gòu)公司

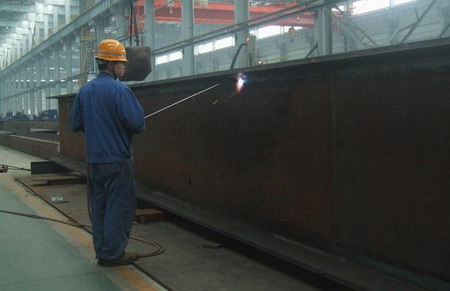

焊接工藝在鋼結(jié)構(gòu)施工過程中肯定會使用到，但是焊接有時會導致鋼材變形，可以使用矯正機矯正，但其他的各種變形主要靠火焰矯正，火焰矯正是利用鋼材熱脹冷縮原理針對變形的構(gòu)件局部火烤得到矯正。顯然，火烤之后對鋼材本身會帶來影響，所以在火焰矯正時的注意事項有以下幾點：
1、火烤之后的不均勻收縮必然會產(chǎn)生較大的殘余應力，其殘余應力分布規(guī)律是火烤區(qū)域有拉應力，非火烤的區(qū)域有與之相平衡的壓應力。安裝后，在荷載作用下，殘余應力與外荷載應力相疊加，大大提前進入彈塑性狀態(tài)，這意味著剛度退化，撓度加大，穩(wěn)定承載能力也會受一些影響，因而需要盡量避免對構(gòu)件受力平面內(nèi)的彎曲進行火焰矯正。如果梁是側(cè)向旁彎，則在梁的上、下翼緣的同一側(cè)邊火烤，則上、下翼緣都存在自相平衡的殘余啦、壓應力，與外荷載應力疊加后，上、下翼緣一邊提前進入彈塑性狀態(tài)，另一邊則有鮑辛格效應，推遲進入彈塑性狀態(tài)，因而對構(gòu)件在荷載作用下的撓度變形和穩(wěn)定承載能力不會有顯著影響，在鋼結(jié)構(gòu)工程中可以采用。
2、用于矯正的加熱溫度需要嚴格控制，以免鋼材發(fā)生溫度脆化現(xiàn)象?；鹧娉C正時，對Q235鋼材可以用水冷卻以提高矯正效果，給水冷卻的溫度應在600℃以下進行;但對Q345鋼材則只能自然冷卻，防止加速冷卻造成鋼材明顯脆性化。當環(huán)境溫度過低不宜進行火焰矯正，這同樣是為了防止鋼材脆性化。
3、火焰矯正不能多次重復，在頭一次火焰矯正完成后，已形成特定的殘余應力模式，以后如果再多次重復同樣的矯正，就不再有效了，因非火烤區(qū)域的殘余應力的回彈會抵消重復火焰烘烤的效果。因此火焰矯正需要由有經(jīng)驗的技工，仔細制定號操作方案，避免多次重復矯正。
4、對于薄腹板波浪形鼓曲變形采用火焰矯正很難奏效，有不少工人采用火焰加錘擊的辦法，這對于輕鋼薄板構(gòu)件尤為不可，因薄腹板處于殘余壓應力下的屈曲狀態(tài)，這種屈曲具有凹凸雙向跳躍型特征，對凸面采用錘擊可能產(chǎn)生反向屈曲，不能解決問題反而留下許多錘印，不可取，對腹板鼓曲變形難以矯正的情況加設加勁肋是保證構(gòu)件承載能力的有效的補救辦法。
陜西鋼結(jié)構(gòu)熱線：029-86252006
鋼結(jié)構(gòu)公司網(wǎng)址：m.sdtable.com
聯(lián)系地址：陜西省西安市北關(guān)正街35號方興大廈8樓
相關(guān)產(chǎn)品推薦
