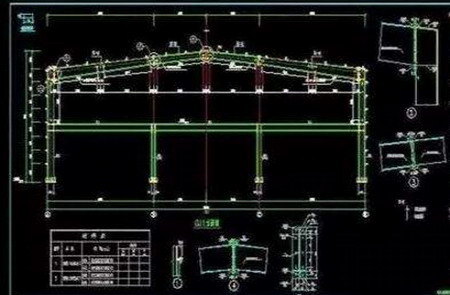

如何正確察看鋼結構圖紙?
2020-09-27 10:00 陜西鋼結構 鋼結構公司
一、建筑圖
先看底層平面圖，要是開間比較大，大廳大開間房間比較多，就是屬于底框結構或框架結構。
二、看房屋類型
要是公共服務建筑，比如超市，商場等就是框架居多，要是住宅就看層數或是否有電梯，要是多于七八層，十有八九就是框架。
三、標準層平面圖
要是上面和下面都是大開間，就是框架結構，要是上面變小開間房間，而且層數不高，很可能就是底框結構。
四、結構說明
直接的判斷結構類型，結構說明可以表達很清楚是什么結構。在結構說明中，還可以看混凝土標號，要是比較高比如C30，C40就是框架結構了。
五、基礎圖
如果是大面積條形基礎，而且圖紙上涂黑的柱標的GZ比較多，就是磚混(不過也有框架結構使用條形基礎，主要用于上部荷載相當大而且土質差的情況，但造價高，不是很多)，如果是獨立柱基，片筏基礎等就是框架，如果是樁基礎，可能磚混可能框架。
六、基礎圖
看柱子截面大小，如果寬高截面大于350mm的柱子居多，歸于底框或框架，GZ居多，歸于磚混。
七、結構布置圖
如果是平法，直接看梁的標號是KL，如果是就是框架，如果不是就看梁所占比例多少，如果有墻位置都是設置梁，就是框架了，或更簡單就看梁的截面，和配鋼筋大小了，都比較大，就是框架了。要是過去的梁柱表法，就直接看梁表，如果看到的是多如牛毛的梁，或標的編號的是KL，或梁截面鋼筋都比較大就是框架了。同樣還可以看柱子大小，如果改為GZ居多那么就是磚混或底框上面磚混結構了，如果標準層結構布置圖的柱子依然截面大，就是框架了。
八、在結構圖中
多看幾塊板，看板是壓在標有KL或L上，還是壓在直接畫有虛線的墻上，如果很多的板是壓在KL或L上就是框了，如果是多數壓在墻上，就是磚混了。
九、結構圖
看梁兩頭壓的是墻還是柱子，要是墻就是磚混，要是柱子，看是GZ還是截面大的柱，GZ居多，磚混，要是截面350mm居多，框架了。我們暫時就總結這么多，文字來表達怎么看圖是很累的。其實更具體方法還有很多，判斷好的辦法就是看結構說明了，直接表達出結構類型。
