鋼結構管桁架結構截面初選的注意事項
2021-02-03 09:22 陜西鋼結構 鋼結構公司
在鋼結構工程里，管桁架結構和網架結構不同。弦桿在每個節間不可以隨意變換截面，應盡量減少弦桿截面變化的次數，為防止在截面放大時程序弦桿的截面不規則性，需要在執行截面放大操作之前，預先定義優選分組。定義了相同組號的桿件在進行截面放大的時候程序會按相同的截面。例如主桁架弦桿不變截面，每榀桁架上弦、下弦分別指定一個組號即可。
另外截面初選時還需要注意以下兩點：

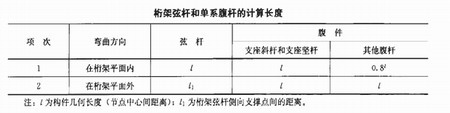

1、桿件計算長度取值如下圖：
桿件在平面內和平面外的計算長度在國家現行標準《鋼結構設計規范》GB50017—2003中已有規定，可以參考：《鋼結構設計規范》GB50017—2003。
根據管桁架結構注意事項,在確定桁架中一根受壓桿件的計算長度ul時，系數u可以保守地取1.0，因?yàn)楣荑旒苤惺軌簵U件一般都有相當大的端點約束，計算長度系數u一般小于1.0。需要說明的是，主桁架和次桁架都有一定的懸挑長度，在懸挑的部分三角形桁架的下弦一般受壓，為了保證其兩端點的約束程度，宜從概念上將懸挑部分的桁架腹桿截面加大。
2、桿件截面的構造關系
為了保證焊接的質量，設計時需要確定桿件相貫的順序。一般來講，桁架弦桿外徑不能小于腹桿外徑，主桁架弦桿外徑不能小于次桁架弦桿外徑，當相交于一點的桿件較多時，主桿(被貫桿)的壁厚不能過小，主桿壁厚不能小于支桿(相貫桿)壁厚。通常程序計算自動放大后的截面很多時候不滿足這個原則，所以需要在程序放大后進行人工調整優化。
