簡述平面構架的發展
2021-03-12 09:46 陜西鋼結構 鋼結構公司

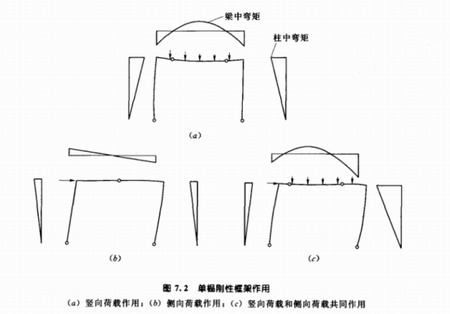

平面構架是一種平面框架，用于抵抗諸如風、地震產生的水平荷載。如圖7.1 (a)所示的簡單框架由三個構件構成，構件之間為鉸接連接，柱底部連接也為餃接。理論上講，如果荷載和框架完全對稱，則僅作用豎向荷載時此框架是穩定的，但是任何側向(即水平)荷載或輕微的不平衡豎向荷載都將使框架傾斜失穩。保持框架穩定的方法之一是柱上部，梁端部連接采用能抵抗彎矩的連接見圖7.1 (b)，此時，在豎向荷載作用下框架的變形見圖7.2 (a),在梁和柱中形成彎矩，在側向荷載作用下框架的變形見圖7. 2 (b)。
當把一個框架轉換為一個剛性框架時，其主要目的是為了保證側向穩定，剛性框架對豎向荷載的反應不可避免地改變了。在圖7.1 (a)所示框架中，豎向荷載作用于梁上時，柱(穩定或不穩定)僅承受豎向軸向壓力，當柱與梁連接產生剛性框架作用時，柱還承受彎曲。豎向荷載和側向荷載共同作用下框架作用如圖7.2 (c)所示。
