淺談柱的形式都有哪些?
2021-09-15 09:41 陜西鋼結構 鋼結構公司

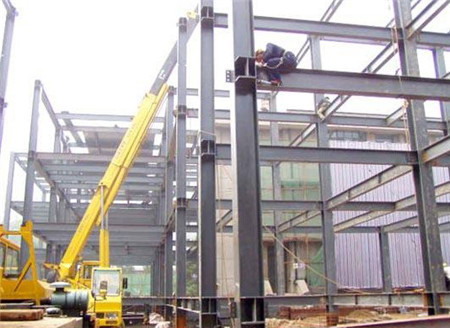

鋼框架可以選用工字形或箱形截面柱，型鋼混凝土部分可以采用十字形截面柱。
一、工字形截面柱
工字形截面柱一般采用寬翼緣H型鋼，截面的力學性能好，制造加工比較簡單。當H型鋼不能滿足要求時，可采用組合工字形截面，由四塊鋼板組成的箱形截面柱，是常用的截面形式，它對兩個主軸的慣性矩相等。箱形柱四角采用部分熔透的V形或U形焊縫，焊縫的熔透深度不小于板厚的1/3,按抗震設計時，不小于板厚的1/2。按抗震設計的梁柱剛接節點，一般要求柱在包括板域上下各500毫米節點區范圍內采用全熔透焊縫。
二、十字形截面柱
十字形截面柱可由鋼板組合，或由兩個H型鋼組合而成。用H型鋼組合時，其中一個先沿軸線對開，再與另一個焊在一起。組合焊縫采用部分熔透的K形坡口焊縫，每邊的熔透深度為1/3板厚。
三、十字形柱
十字形柱采用三角形水平加勁板代替橫隔板(剖面A-A),同時沿柱長每隔約0.75米設置一道翼緣綴板(剖面B-B),不僅有助于在加工過程中柱截面形狀不變，并使局部穩定得到加強。
