吊車梁的合理構造設計
2022-03-16 09:12 陜西鋼結構 華邦建設
應力集中是造成疲勞破壞的主要原因，因而應特別關注吊車梁的細部構造設計。焊接組合吊車梁的翼緣宜用一層鋼板，當采用兩層鋼板時，外層鋼板宜沿梁通長設置，并應在設計和施工中采取措施使上翼緣兩層鋼板緊密接觸。吊車梁的翼緣板或腹板的焊接拼接應采用加引弧板和引出板的焊透對接焊縫，引弧板和引出板割去處應予打磨平整。焊接吊車梁和焊接吊車桁架的工地整段拼接應采用焊接或高強螺栓的摩擦型連接。

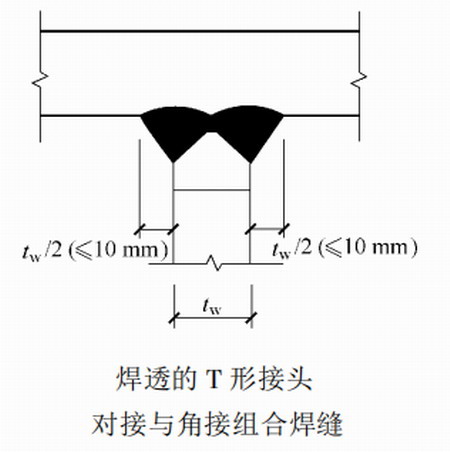

吊車梁橫向加勁肋的寬度不宜小于90毫米。在支座處的橫向加勁肋應在腹板兩側成對布置，并與梁上下翼緣刨平頂緊。中間橫向加勁肋的上端應與梁的上翼緣刨平頂緊，在重級工作制吊車梁中，中間橫向加勁肋亦應在腹板兩側成對布置，而中、輕級工作制吊車梁則可單側設置或兩側錯開設置。在焊接吊車梁中，橫向加勁肋(含短加勁肋)不得與受拉翼緣相焊，但可與受壓翼緣焊接，如下圖所示端加勁肋可與梁上下翼緣相焊，中間橫向加勁肋的下端宜在距受拉下翼緣50—100毫米處斷開，其與腹板的連接焊縫不宜在肋下端起落弧。當?shù)踯嚵菏芾砭壟c支撐相連時，不宜采用焊接連接。
重級工作制吊車梁中，上翼緣與柱或制動桁架傳遞水平力的連接宜采用高強度螺栓的磨擦型連接，而上翼緣與制動梁的連接，可以采用高強度螺栓摩擦型連接或焊縫連接。
吊車梁端部與柱的連接構造應設法減少由于吊車梁彎曲變形而在連接處產生的附加應力。吊車梁的受拉翼緣邊緣，宜為軋制邊或自動氣割邊，當用手工氣割或剪切機切割時，應沿全長刨邊。吊車梁的受拉翼緣上下不能焊接懸掛設備的零件，并不宜在該處打火或焊接夾具。
