蜂窩形鋼梁與組合梁的形成和特點
2022-07-06 09:14 陜西鋼結構 華邦建設

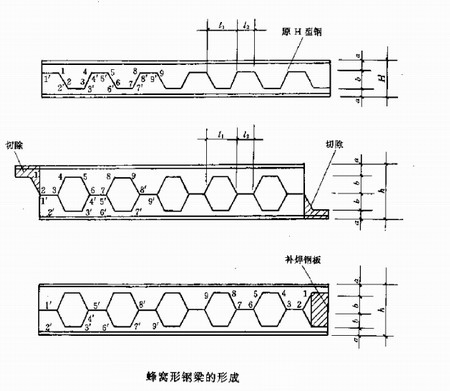

一、蜂窩形鋼梁的形成
蜂窩形鋼梁可以采用熱軋H型鋼或焊接H型鋼及熱軋工字鋼再加工形成。加工時，對腹板按折線切割，再用平移錯位或掉頭的方法，對腹板部位按對接焊接要求進行等強焊接，從而構成截面高度高于原截面的蜂窩形鋼梁。蜂窩形鋼梁腹板開孔的形狀常用的為六角形。
蜂窩形鋼梁的截面高度h與原梁截面高度H之比稱為擴張比，常用的擴張比h/H≈1.5。由于截面高度的擴張，相應地增大了截面慣性矩和抵抗矩，以及顯著地提高了鋼梁的剛度和受彎承載力。
二、蜂窩形組合梁
蜂窩形組合梁與一般實腹式組合梁相同，是在蜂窩形鋼梁的翼緣上焊接栓釘后與混凝土翼板構成整體的組合梁，其剛度及受彎承載力都將大于實腹式組合梁。
三、蜂窩形鋼梁與組合梁的特點
蜂窩形鋼梁與組合梁已在一些高層鋼結構中得到應用。這兩種梁有以下特點：
1、便于大部分設備的線路和管道直接在蜂窩內通過，以便適當降低建筑層高。但由于蜂窩尺寸還不夠大，常未能使截面較大的空調管管道直接通過蜂窩孔洞。
2、可減少鋼梁的用鋼量。
3、蜂窩形組合梁的跨中截面受彎承載力，更大于連續組合梁負彎矩部分的受彎承載力，因此現常主要用作簡支組合梁。
4、簡支蜂窩形組合梁，在施工階段應對蜂窩形鋼梁進行承載力及撓度驗算。
