鋼結構梁腹板連接的計算與構造要求
2022-08-09 09:12 陜西鋼結構 華邦建設

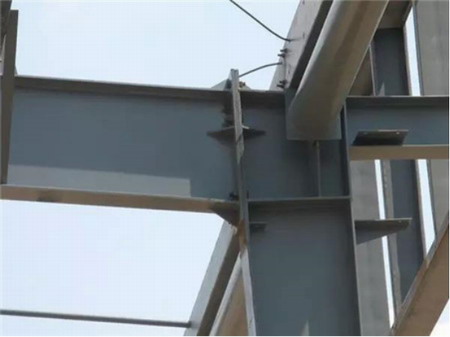

梁腹板一般與柱連接板用螺栓連接，有時也可以采用焊接。連接板的厚度應大于梁腹板的厚度，焊接時連接板與柱的焊接，與采用懸臂式梁段時梁腹板與柱連接的構造要求相同。由于該焊縫是關鍵性焊縫，現場施焊應由高級焊工采用氣體保護焊焊接：搭接處的豎向焊縫與水平焊縫應連接施焊，拐彎處應連續。
梁腹板與柱焊接時，在梁腹板受彎區內應驗算剪應力和彎應力的復合應力;受彎區之間的部分只按所分擔的剪力進行受剪承載驗算，與受彎區采用相同焊縫厚度可以不作驗算。梁腹板與柱用高強螺栓連接時，受彎區的螺栓連接應按承受彎矩計算，中間部分螺栓連接應按受剪計算。受彎部分的高強螺栓驗算受剪和承壓外，還應考慮兩種破壞模式，取較小者。受剪區的螺栓數量應根據需要設置。
