簡述實腹式檁條的作用
2022-10-27 09:12 陜西鋼結構 華邦建設
屋蓋結構中常采用檁條以支承屋面、檀條本身又支承于屋架上，從而構成有檁屋蓋體系。
檁條的作用是把屋面荷載傳遞到屋架上，其中的部分檁條又可兼作屋架的側向支點。當為前者時，檁條是一雙向受彎構件;當為后者時，檁條又兼作支撐壓桿，是一壓彎構件。
兼作屋架側向支點的檁條，是屋架上弦平面支撐體系的組成部分，只有與支撐系中的交叉斜桿一起構成三角形幾何不變體后，檁條才能具有屋架側向支點的作用。

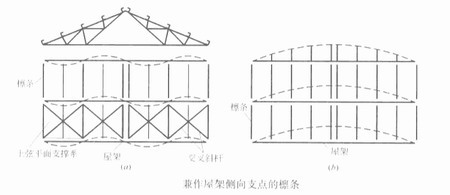

上圖表示在屋蓋中的兩榀屋架間設置了交叉斜桿，這些交叉斜桿與圖中用粗實線表示的檁條和屋架的上弦桿構成上弦平面支撐桁架，使與圖中粗實線檁條相連的屋架上弦節點在上弦桿屈曲時為一“不動”點。未設交叉斜桿的其他屋架上弦相應節點，則籍粗實線檁條與設交叉斜桿的屋架上弦“不動”點相連，也構成“不動”點。這些用粗實線表示的檁條就成為屋架的側向支承。
上圖示出因全部屋架間未設交叉斜桿，屋架上弦桿屈曲時，檁條無法阻止屋架上弦的出平面位移，這對屋架的工作很不利。設計時要防止這種情況的發生。
