概述實腹式框架截面
2022-12-15 09:46 陜西鋼結構 華邦建設

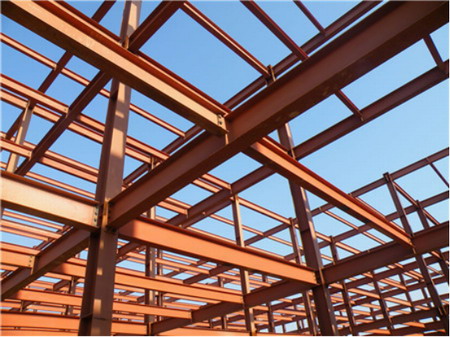

實腹式框架一般采用工字形截面，因?yàn)楣ぷ中谓孛嫫矫鎯?nèi)剛度較大，比較經濟。工字形截面可以直接采用工字型鋼或用三塊鋼板焊接而成。跨度較小的框架用工字鋼，以方便加工，跨度較大的框架，可以采用焊接工字形截面。
由于工字形截面腹板中央?yún)^(qū)域?qū)孛婵箯潉偠鹊呢暙I(xiàn)較小，因此，實腹式框架也可以采用腹板有蜂窩孔的拼接工字型鋼截面。制作時將工字鋼腹板切割成鋸齒狀的兩半，然后錯位將齒端對焊在一起，使腹板具有蜂窩孔，這樣，梁高得以大大增加，可以承擔更大的彎矩，一些設備管線也可以從孔中穿梁，以滿足鋼結構對梁下凈空的要求。但由于腹板較薄，梁承擔剪力的能力受到限制，在靠近支座處，需要用六角形鋼板封閉一個或兩個腹板孔洞。有時為了提高梁柱抗彎能力而增加腹板高度，可以在拼接腹板中間再加焊附加中間腹板，以達到進一步提高鋼材利用率的目的。對蜂窩孔工字型鋼截面可把翼緣和腹板中點視作鉸接從而進行簡化計算。
根據框架的幾何尺度和內力分布情況，實腹式框架的梁、柱可以采用連續等截面構件，也可以分段采用變截面構件。為方便制作和安裝，一般采用變高度截面而不改變截面的寬度。例如，在豎向均布荷載的作用下，框架角區(梁柱節點)有較大的負彎矩，框架梁跨中有較大的正彎矩;鉸接框架柱腳彎矩為零，但剛接框架柱腳有較大的正彎矩。在水平荷載的作用下，框架角區也有較大的彎矩，因此，有些框架在角區和框架梁跨中所用工字形截面高度較大。
實腹式變截而框架梁和柱可以采用兩塊矩形鋼板作翼緣，一塊梯形鋼板作腹板拼焊成工字形截面，也可以用工字鋼在腹板上斜切，然后調頭拼焊成變截面形式。
