滲透探傷的注意事項
2023-02-16 09:17 陜西鋼結(jié)構(gòu) 華邦建設(shè)
滲透探傷是利用液體的毛細(xì)管現(xiàn)象，讓滲透液滲透到缺陷之內(nèi)檢測缺陷的方法。滲透探傷可檢測磁粉探傷不能檢測的非鐵磁性材料的優(yōu)點，但其缺點是只能檢測出表面開口的缺陷。

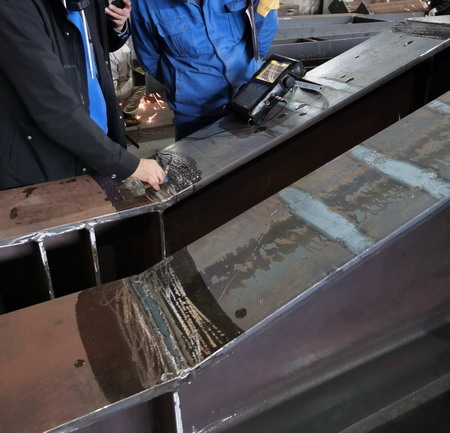

滲透探傷方法按滲透液的色調(diào)、清洗方法及顯像方法的不同，可分為六種，鋼結(jié)構(gòu)焊縫檢測一般采用溶劑去除型著色探傷法，該方法的操作步驟分為預(yù)處理(表面清理和清洗)、滲透、去除(清洗表面多余的滲透液)、顯像及觀察、判定具體實施時，必須注意以下幾點。
1、預(yù)處理，除去探傷表面所粘附的油污、涂料、銹及缺陷內(nèi)部的異物。但是，必須注意如若使用砂輪打磨及噴砂處理，反倒將缺陷的開口部堵死了。
2、滲透時間視滲透液之種類、缺陷種類及大小、環(huán)境溫度而產(chǎn)生變化。通常，希望在氣溫為15℃至40℃這一溫度范圍內(nèi)進行，此時需要5min至20min。當(dāng)在40℃以上的高溫狀態(tài)下進行探傷時，所用液體有可能變質(zhì)。當(dāng)?shù)陀?5℃時，特別是在低溫條件下滲透能力差，所以，就必須延長滲透時間(常溫的1.2至2倍左右)，或者通過試驗確認(rèn)特性后，再作探傷。
3、滲透液的清除處理原則上用干布擦。布上可蘸少許清洗劑，但嚴(yán)禁將清洗劑噴灑在工件上或在布上蘸大量清洗劑反復(fù)擦拭。
4、探傷劑為可燃性的，故必須特別注意，以防火災(zāi)。
5、施加顯像劑需要薄而均勻，不能反復(fù)噴涂。
陜西鋼結(jié)構(gòu)熱線：029-86252006
華邦建設(shè)網(wǎng)址：m.sdtable.com
聯(lián)系地址：陜西省西安市北關(guān)正街35號方興大廈8樓
相關(guān)產(chǎn)品推薦
