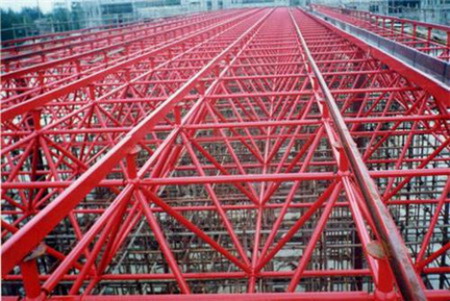

空間網格結構小拼單元拼裝工藝要點
2023-06-30 09:38 陜西鋼結構 華邦建設
1、空間網格結構小拼單元一般是指焊接球空間網格結構的拼裝。螺栓球空間網格結構在桿件拼裝、支座拼裝之后即可以安裝，不進行小拼單元。
2、準備好小拼場地，針對小拼單元的尺寸、形態、位置進行放樣、劃線。根據編制好的小拼方案制作拼裝胎架。
3、焊接拼裝胎架，并控制變形，復驗各部位拼裝尺寸。空間網格結構拼裝用胎架需要定期檢查，防止因胎模變形而使小拼單元變形。
4、焊接球空間網格結構當需要加襯管時，需要按照規格備好襯管，并提前在球上定位點固。
5、焊接球空間網格結構小拼形式有一球一桿型、二球一桿型、一球三桿型和一球四桿型。
6、焊接球空間網格結構小拼的焊縫需要飽滿、焊透，焊縫坡度均勻一致。焊縫經外觀檢查后，根據設計要求進行無損探傷。
7、空間網格結構拼裝小單元的尺寸一般需要控制在負公差范圍內，正公差累積會造成網格尺寸增大，使軸線偏移。
8、球節點和桿件需要進行標記，防止使用時混用。球節點還需要有中心線標識，特別對使用方向有嚴格規定的帶肋球節點，其帶肋方向應該有明顯標識。
9、空間網格結構拼裝后需要發運時，需要對半成品進行包裝。包裝需要在涂層干燥后進行，包裝需要保護構件涂層不受損傷，保證構件不變形、不損壞、不散失，包裝需要符合運輸?shù)挠嘘P(guān)規定。
