關于剪力墻洞口設計的要點
2024-11-04 09:39 陜西鋼結構 華邦建設
一、滿足剛度要求
在剪力墻上開洞會削弱墻體的剛度，影響結構的整體抗震性能。因此，洞口的設計應盡量減小對墻體剛度的削弱。一般來說，墻面開啟洞口的面積不應超過墻面總面積的一定比例。對于高層鋼結構的剪力墻，這個比例可能需要更嚴格地控制。
二、選擇合適的位置
洞口的位置宜上下對齊、均勻對稱分布，這樣可以避免因洞口位置不當而導致的結構應力集中和變形不協調。例如，《鋼筋混凝土高層建筑結構設計與施工規程》(JGJ3-91)第3.2.6 條注規定：“錯洞墻的錯開距離不大于2米”。洞口與周圍的構件之間應保持一定的距離，以便有效地傳遞荷載和分散內力。
三、考慮結構計算的影響
洞口的存在會影響剪力墻的受力情況，應根據洞口的大小、位置和形狀等因素，對剪力墻的內力進行分析和計算。對于規則排列的洞口，可以按照規范中的相關規定進行簡化計算;對于不規則排列的洞口，可能需要采用更精確的計算方法，如有限元分析。當洞口較大或墻體截面尺寸較小時，應對墻體的截面厚度進行加厚處理，以滿足承載力和穩定性的要求。
四、符合建筑功能需求
剪力墻的洞口設計應滿足建筑的使用功能要求，如門窗洞口的位置、大小和數量等，應與建筑平面布局相協調。同時，還應考慮管道、設備等的安裝空間。
五、加強洞口周邊構造

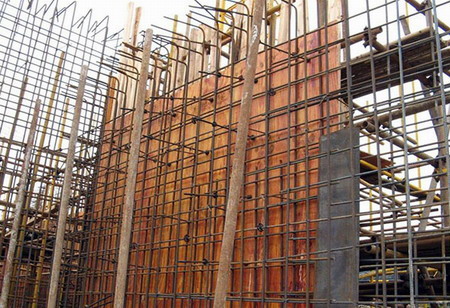

為了提高洞口周邊墻體的承載力和穩定性，應在洞口周邊設置加強筋或附加鋼筋。例如，在洞口兩側設置邊緣暗柱或翼墻，增加洞口上下的連梁高度等。這些措施可以有效地分散洞口處的應力，防止墻體出現裂縫或破壞。
六、遵循相關規范和標準
《高層建筑混凝土結構技術規程》JGJ3-2010中規定了剪力墻的結構和構造要求，包括剪力墻的厚度、水平和豎向分布鋼筋的配筋率、連梁的跨高比、截面寬度和高度等。在進行剪力墻的洞口設計時，應嚴格遵守這些規范和標準，確保結構的安全性和可靠性。
