鋼結構網架的布局結構
2026-01-14 10:04 陜西鋼結構 華邦鋼結構
鋼結構網架作為典型的鋼結構形式，通過桿件與節點的科學組合，形成高效的空間受力體系。下面將解析鋼結構網架的布局結構類型。

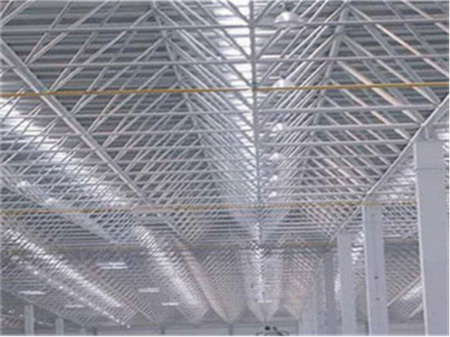

（鋼結構網架的布局結構）
一、交叉桁架體系
交叉桁架體系是鋼結構網架的基礎形式，由兩組或多組平面桁架交叉組成。常見類型包括兩向正交正放網架、兩向正交斜放網架及三向網架。兩向正交正放網架適用于矩形平面，桿件布置規整;兩向正交斜放網架則通過桁架旋轉45°，增強扭矩傳遞能力;三向網架由三組互成60°的桁架構成，整體剛度佳，但節點復雜，適用于大跨度圓形或多邊形建筑。
二、四角錐體系
四角錐體系以四棱錐為基本單元，通過組合形成多種變體。正放四角錐網架適用于方形平面，受力均勻;斜放四角錐網架通過錐體旋轉，形成密集支承點;抽空四角錐網架則通過間隔抽空錐體，兼顧經濟性與穩定性。該體系桿件內力分布合理，節點構造相對簡單，是鋼結構網架中應用廣泛的類型之一。
三、三角錐體系
三角錐體系采用三角錐單元構建，形成蜂窩狀或抽空式結構。三角錐網架整體穩定性強，能有效抵抗非對稱荷載;抽空三角錐網架通過減少桿件數量，降低用鋼量，同時保持結構剛度。
四、曲面網架體系
曲面網架體系適應復雜曲面造型需求，包括球殼、筒殼等形態。該體系需采用空間三維坐標定位節點，施工精度要求高，常配合BIM技術實施。曲面網架不僅滿足建筑美學需求，還能通過曲面形態優化受力分布，提升結構效率。
