減少焊接應(yīng)力的有效措施
2026-04-13 10:13 西安鋼結(jié)構(gòu) 華邦鋼結(jié)構(gòu)
在金屬結(jié)構(gòu)制造過程中，焊接應(yīng)力是導(dǎo)致變形和開裂的主要因素。采取合理措施減少焊接應(yīng)力，對保證構(gòu)件尺寸精度與使用壽命至關(guān)重要。以下是減少焊接應(yīng)力的有效措施。

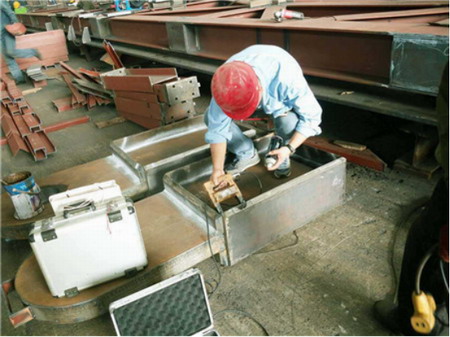

（減少焊接應(yīng)力的有效措施）
一、合理設(shè)計(jì)焊縫結(jié)構(gòu)與尺寸
減少焊接應(yīng)力應(yīng)從設(shè)計(jì)源頭入手。焊縫應(yīng)避免過分集中或交叉布置，相鄰焊縫間距不能小于100毫米。在滿足承載要求的前提下，應(yīng)選用較小的焊腳尺寸和較短的焊縫長度，因?yàn)楹缚p尺寸越大，收縮產(chǎn)生的應(yīng)力也越大。對于厚板對接，可采用X形或U形坡口代替V形坡口，減少填充金屬量，從而降低焊接應(yīng)力峰值。
二、采用合理的焊接順序
焊接順序直接影響應(yīng)力的分布狀態(tài)。減少焊接應(yīng)力的基本原則是讓焊縫能自由收縮。具體措施包括：分段退焊法：將長焊縫分成若干段，每段從中間向兩端施焊;對稱焊法：雙面焊時(shí)先焊一面的一半，翻面焊完另一面，再回頭焊完第一面;跳焊法：多條平行焊縫時(shí)，采用間隔跳焊代替連續(xù)施焊，避免熱量集中。
三、預(yù)熱與后熱處理
預(yù)熱是減少焊接應(yīng)力的有效工藝手段。焊前將母材預(yù)熱至100℃至200℃，可降低焊縫與母材之間的溫差，減緩冷卻速度。對于低合金鋼和厚板構(gòu)件，預(yù)熱溫度應(yīng)適當(dāng)提高。焊后立即進(jìn)行后熱處理，即在300℃至400℃保溫1小時(shí)至2小時(shí)，可使氫充分逸出并消除部分殘余應(yīng)力。若條件允許，采用整體或局部消除應(yīng)力退火，將構(gòu)件加熱至550℃至650℃后緩慢冷卻，可消除80%以上的焊接應(yīng)力。
四、錘擊與振動處理
焊縫冷卻過程中施加錘擊，可使焊縫金屬產(chǎn)生塑性延展，抵消收縮變形。錘擊應(yīng)在焊后焊縫尚未完全冷卻時(shí)進(jìn)行，采用圓頭氣動錘或手工錘，沿焊縫方向從中間向兩端均勻敲擊，力度以不產(chǎn)生表面裂紋為度。此外，振動時(shí)效處理也是減少焊接應(yīng)力的有效方法，通過激振器使構(gòu)件在共振頻率下振動10分鐘至15分鐘，可促使殘余應(yīng)力重新分布并降低峰值。
五、控制焊接參數(shù)與層間溫度
減少焊接應(yīng)力應(yīng)合理匹配焊接參數(shù)。在保證熔透的前提下，應(yīng)采用較小的焊接電流和較快的焊接速度，降低線能量輸入。多層多道焊時(shí)，應(yīng)控制層間溫度不超過200℃，待前一道焊縫冷卻后再施焊下一道。同時(shí)，固定焊件的夾具和支撐應(yīng)在焊縫焊完并冷卻后才可以拆除，避免強(qiáng)制約束增大焊接應(yīng)力。
通過綜合運(yùn)用上述措施，可顯著減少焊接應(yīng)力，提高構(gòu)件抗疲勞和抗應(yīng)力腐蝕能力，確保焊接結(jié)構(gòu)的安全可靠運(yùn)行。
西安鋼結(jié)構(gòu)熱線：029-86252006
華邦鋼結(jié)構(gòu)網(wǎng)址：m.sdtable.com
聯(lián)系地址：陜西省西安市北關(guān)正街35號方興大廈8樓
相關(guān)產(chǎn)品推薦
