螺栓的排列方式有哪些?
2026-05-09 09:18 西安鋼結構 華邦鋼結構
在鋼結構連接與機械裝配中，螺栓的排列方式直接影響受力性能與施工便捷度。合理選擇螺栓的排列方式，既能保證連接可靠性，又可控制孔距尺寸。那么，螺栓的排列方式有哪些?

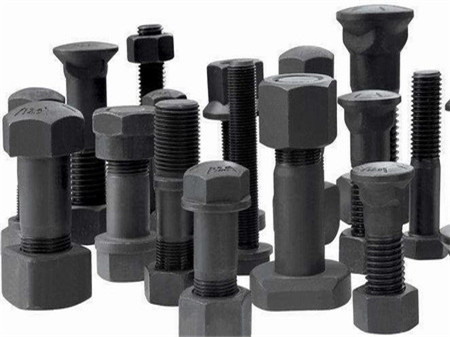

（螺栓的排列方式）
一、并列排列方式
并列排列是較為基礎的螺栓排列方式。各螺栓按縱橫兩個方向呈直線對齊，行列整齊。這種螺栓的排列方式便于劃線定位，鉆孔時可借助模板快速重復操作。在寬幅連接板上，并列排列使螺栓群重心與受力方向一致，傳力路徑短。但需注意，當順受力方向的螺栓間距過小時，可能削弱板件截面，因此端距和邊距要控制在規范推薦范圍內。
二、錯列排列方式
錯列排列也稱為梅花形布置。相鄰排的螺栓相互錯開半個間距，形成類似三角形的分布形態。這種螺栓的排列方式能夠縮短連接板的橫向?qū)挾龋瑫r(shí)在同樣板面內布置更多螺栓。對于承受交變荷載或振動工況的連接部位，錯列排列可分散應力集中區域，降低板件撕裂風險?，F(xiàn)場施工時，錯列排列對放線精度要求略高，可以先標出基準排，再依次偏移定位。
三、輻射式排列
以中心點為基準向外輻射布置螺栓，多用于圓形或環形結構，如管道法蘭、輪轂連接。輻射式排列可優化載荷傳遞路徑，但應注意控制螺栓角度偏差，避免因受力不均導致密封失效。
