螺栓在構件上的排列要求與布置規范
2026-06-12 09:27 陜西鋼結構 華邦鋼結構
螺栓排列是鋼結構連接設計的重要環節，合理的布置方式既能保障連接強度，又能兼顧施工便利性與結構耐久性。以下是螺栓在構件上的排列要求與布置規范。

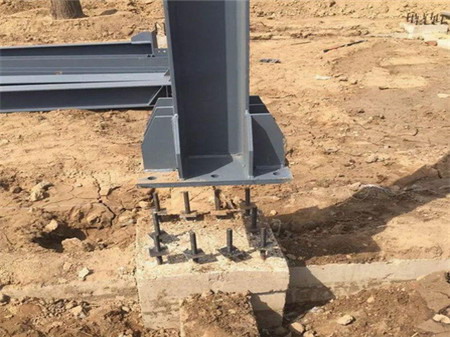

（排列要求與布置規范）
一、間距控制要求
螺栓中心間距需兼顧受力性能與施工可行性。間距過小易導致孔壁承壓破壞，且影響扳手操作空間;間距過大則使連接板件間貼合不緊密，易產生變形。工程實踐中，中心間距通常不宜小于3倍螺栓直徑，同時需控制上限值，避免連接區域出現過大空隙。
二、邊距設置規范
螺栓中心至構件邊緣的距離稱為邊距。邊距不足時，緊固過程中易引發邊緣撕裂或剪切破壞。設計時應根據螺栓直徑與板件厚度綜合確定，通常取值為1.5至2倍螺栓直徑。切割邊緣較粗糙時，邊距應適當增大，以預留安全裕度。
三、排列形式選擇
螺栓排列分為并列與錯列兩種形式。并列排列施工簡便，便于劃線定位，但會集中削弱構件截面。錯列排列可分散孔洞對截面的影響，適用于受力較大或截面寬度受限的部位。設計人員應根據構件受力特點與截面尺寸靈活選用。
四、施工操作空間
布置螺栓時需預留充足的緊固操作空間。相鄰螺栓之間應保持適當凈距，確保扭矩扳手能夠正常施擰。對于隱蔽部位或空間狹窄的連接節點，可適當減少螺栓數量或調整排列角度，便于后期維護與檢測。
五、受力方向協調
沿主受力方向布置螺栓時，應力求各螺栓受力均勻，避免個別螺栓承受過大荷載。多排螺栓布置時，宜采用對稱排列，減少附加彎矩與偏心影響，提升整體連接的穩定性。
螺栓排列要求涉及結構安全與施工效率的雙重目標。設計階段應綜合考慮荷載特性、截面形式及施工條件，合理確定間距、邊距與排列方式，確保連接節點在服役周期內保持穩定可靠。
