提高鋼結(jié)構(gòu)焊縫質(zhì)量的六個(gè)關(guān)鍵環(huán)節(jié)
2026-06-29 09:06 陜西鋼結(jié)構(gòu) 華邦鋼結(jié)構(gòu)
焊縫質(zhì)量直接決定鋼結(jié)構(gòu)的承載力和使用壽命。80%的焊縫缺陷源于焊接前和焊接中的疏忽，而非焊接本身。抓住下面六個(gè)環(huán)節(jié)，焊縫合格率能大幅提升。
一、焊前準(zhǔn)備
坡口加工是起點(diǎn)。坡口角度、鈍邊尺寸、組對(duì)間隙必須嚴(yán)格按工藝評(píng)定執(zhí)行。坡口面有油污、銹蝕、水分，焊再好也白搭。焊前清理是成本低、回報(bào)高的工序，絕不能省。
二、焊接材料
焊條、焊絲、焊劑必須與母材匹配，且嚴(yán)格烘干。低氫型焊條烘干溫度控制在350℃至400℃，保溫1至2小時(shí)。受潮焊條會(huì)直接導(dǎo)致氣孔和氫致裂紋，這是現(xiàn)場常見的“隱形殺手”。
三、焊接參數(shù)
電流過大容易燒穿、咬邊;電流過小容易未熔合、夾渣。每條焊縫都應(yīng)按焊接工藝規(guī)程(WPS)執(zhí)行，首件焊接必須做工藝驗(yàn)證，確認(rèn)參數(shù)合格后再批量施工。
四、焊接順序
長焊縫采用分段退焊法，對(duì)稱焊縫由中間向兩端施焊。約束大的節(jié)點(diǎn)先焊收縮量大的焊縫，再焊約束小的。順序?qū)α?，殘余?yīng)力和變形都能顯著降低。
五、環(huán)境控制
風(fēng)速超過8m/s、相對(duì)濕度超過90%、環(huán)境溫度低于-10℃時(shí)，必須采取防風(fēng)、除濕、預(yù)熱措施。雨雪天氣露天焊接，焊縫質(zhì)量幾乎無法保證。
六、焊后處理

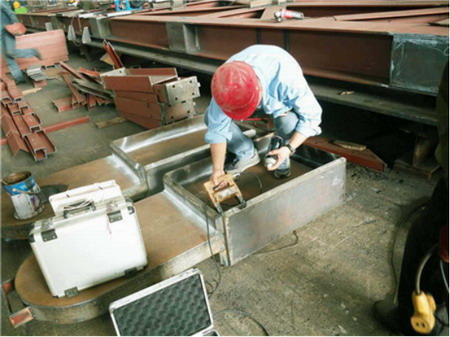

焊后保溫緩冷可有效防止冷裂紋。重要焊縫需進(jìn)行超聲波或射線探傷，發(fā)現(xiàn)缺陷及時(shí)返修。同一部位返修次數(shù)不宜超過兩次，否則應(yīng)重新制定工藝方案。
焊縫質(zhì)量不是“焊出來”的，而是全流程管出來的。把每個(gè)環(huán)節(jié)的標(biāo)準(zhǔn)落到實(shí)處，比事后返修高效得多。
相關(guān)產(chǎn)品推薦
