鋼結構廠房鋼梁安裝測量的全流程操作
2025-04-14 10:21 鋼結構廠房 陜西鋼結構
一、精準測量對鋼結構廠房施工的核心價值
在鋼結構廠房建設中，鋼梁安裝的精度直接影響鋼結構廠房的安全與使用壽命。根據GB50205-2020鋼結構驗收規范要求，主梁軸線偏差不得超過H/1000且≤10毫米，垂直度誤差需控制在L/1000以內。精準測量不僅是施工質量的保障，更是避免后期返工造成經濟損失的關鍵環節。

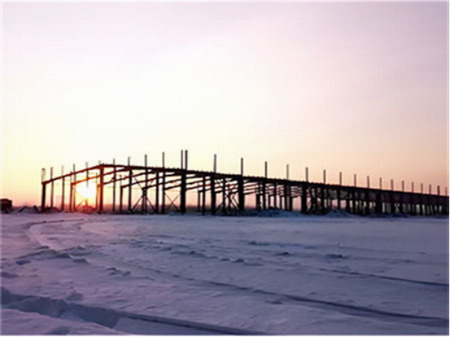

（梁安裝測量）
二、測量前的五大準備要素
1、基準點復核：采用Leica TS16全站儀對鋼結構廠房軸線控制網進行復測，誤差控制在±3毫米以內。
2、預埋件檢測：使用0.02mm精度游標卡尺核查地腳螺栓位置，允許偏差±2毫米。
3、環境監測：記錄實時溫濕度數據，當溫差超過10℃時應啟動溫度補償方案。
4、設備校準：全站儀、激光鉛垂儀等設備需提前24小時進行環境適應。
5、BIM模型校核：將設計模型與現場實測數據進行三維比對。
三、四步精準測量操作法
(一)、初定位測量
采用"雙站交匯法"，在鋼結構廠房對角線設置兩個測量基站，使用反射貼片標記鋼梁吊裝位置。通過實時傳輸系統將坐標數據同步至吊裝指揮終端。
(二)、精調定位階段
1、平面控制：架設全站儀進行三維坐標放樣，定位誤差控制在±3毫米。
2、高程測量：使用DS05級精密水準儀配合3米銦鋼尺，實施“三測回”觀測法。
3、垂直度校正：應用Leica Rugby 610激光掃平儀進行雙軸垂直檢測。
(三)、動態監測系統
安裝無線傾角傳感器實時監測鋼梁姿態變化，數據更新頻率達10Hz，當傾斜度超過0.5°時自動報警。
(四)、整體校核工序
完成單榀安裝后，采用"閉合導線法"進行整體測量，使用平差軟件處理觀測數據，確保系統誤差小于1/30000。
四、特殊工況應對方案
1、大跨度梁測量：采用GPS RTK與全站儀聯合作業，設置臨時測量塔架進行中間點定位。
2、異形構件安裝：應用三維激光掃描技術，點云數據與BIM模型實時對比。
3、高溫環境作業：建立溫度變形數學模型，實施動態補償測量。
五、質量控制關鍵節點
1、建立三級復核制度：班組自檢→項目部復檢→監理終檢。
2、實施測量日志制度：完整記錄各階段測量數據及環境參數。
3、運用PDCA循環：通過Plan-Do-Check-Act持續改進測量精度。
六、數字化測量技術應用
1、無人機航測：通過DJI M300 RTK獲取全場點云數據。
2、智能全站儀：Trimble S9的自動跟蹤功能實現單人操作。
3、移動端管理系統：測量數據實時上傳云端，生成三維質量報告。
現代鋼結構廠房梁安裝測量已從傳統放樣發展為融合物聯網、BIM、智能傳感的綜合技術體系。鋼結構公司應建立標準化測量流程，配備專業團隊，定期更新技術裝備，方能在保證施工精度的同時提升作業效率。
