關于鋼結構住宅墻梁設計的規范
2025-08-22 09:30 鋼結構住宅 陜西鋼結構
一、材料選擇
在設計鋼結構住宅的墻梁時，材料的選擇至關重要。通常，墻梁會采用高強度鋼材，如Q355或Q460等。這些鋼材不僅具有良好的抗拉和抗壓性能，還能在一定程度上抵抗變形。材料的強度必須符合國家相關標準，如《鋼結構設計標準》的要求。此外，鋼材的表面處理也不容忽視，應進行防腐處理，以延長墻梁的使用壽命。

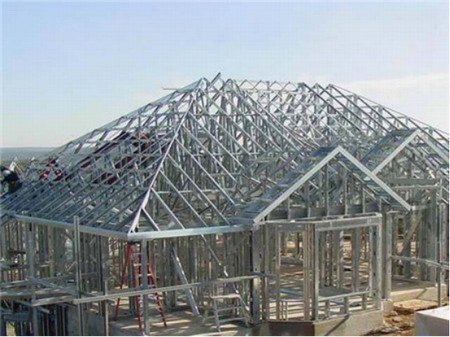

（鋼結構住宅墻梁設計的規范）
二、截面設計
墻梁的截面設計應根據鋼結構住宅的具體結構需求來確定。常見的截面形式有工字形、槽形和矩形等。工字形截面具有良好的抗彎性能，適用于承受較大荷載的區域;槽形截面則在側向穩定性方面表現較好，適合用于外墻梁;矩形截面則因其結構簡單、加工方便而被廣泛應用于內部隔墻梁。在設計截面尺寸時，應根據墻梁所承受的荷載大小、跨度長度以及建筑的使用功能等因素進行綜合計算。例如，對于跨度較大的外墻梁，截面高度應適當增加，以提高其抗彎剛度。
三、連接方式
墻梁與柱子的連接方式是影響鋼結構住宅整體穩定性的關鍵因素之一。常見的連接方式有剛性連接和柔性連接。剛性連接能夠保證墻梁與柱子之間良好的力傳遞，使整個結構形成一個整體，增強其抗震性能。這種連接方式通常采用焊接或高強度螺栓連接。焊接連接具有連接強度高、整體性好等優點，但焊接過程中需要注意焊接質量，避免出現焊接缺陷。高強度螺栓連接則具有施工方便、可拆卸等優點，便于后期的維修和改造。在設計連接節點時，應充分考慮連接部位的受力情況，合理布置螺栓或焊縫的位置和數量，確保連接的可靠性。
四、荷載計算
準確的荷載計算是墻梁設計的基礎。在鋼結構住宅中，墻梁需要承受多種荷載，包括恒荷載、活荷載以及風荷載和地震荷載等。在計算荷載時，應根據《建筑結構荷載規范的要求，結合當?shù)氐臍庀髼l件和地質情況，確定合理的荷載取值。同時，還應考慮荷載的組合效應，確保墻梁在各種可能的荷載組合下都能滿足承載能力的要求。
五、穩定性驗算
墻梁的穩定性是保證鋼結構住宅安全使用的重要因素。在設計過程中，應對墻梁的局部穩定性和整體穩定性進行驗算。局部穩定性主要涉及墻梁的翼緣和腹板的穩定性，可以通過控制其寬厚比或高厚比來保證。例如，對于工字形截面的墻梁，翼緣的寬厚比不應超過規定的限值，否則需要采取加勁肋等措施來提高其局部穩定性。整體穩定性則需要考慮墻梁在平面內和平面外的穩定性。在平面內，墻梁的跨度和截面特性會影響其穩定性;在平面外，墻梁的側向支撐和抗扭剛度也起著關鍵作用。通過合理布置側向支撐，如在墻梁的中間位置設置支撐柱或拉桿，可以有效提高墻梁的整體穩定性。
六、防火與防腐設計
在鋼結構住宅中，防火與防腐設計是不可或缺的。墻梁作為主要的承重構件，其防火性能直接關系到建筑的安全性。根據《建筑設計防火規范》的要求，墻梁需要采取防火措施，如涂覆防火涂料或采用防火板包裹等。防火涂料的厚度應根據墻梁的耐火極限要求來確定，以確保在火災發生時，墻梁能夠在規定的時間內保持其承載能力。同時，墻梁的防腐設計也非常重要。由于鋼材在潮濕環境中容易生銹，因此需要對墻梁進行防腐處理。常見的防腐措施包括熱浸鍍鋅、噴漆等。熱浸鍍鋅具有良好的耐腐蝕性和較長的使用壽命，適用于戶外環境;噴漆則可以根據建筑的外觀要求選擇不同的顏色和涂料類型，同時也能提供一定的防腐保護。
七、施工與驗收
墻梁的設計不僅要考慮其結構性能，還需要考慮施工的可行性和驗收標準。在施工過程中，應嚴格按照設計圖紙進行施工，確保墻梁的安裝位置、尺寸和連接方式準確無誤。施工人員應具備相應的資質和經驗，施工設備應符合要求。在墻梁安裝完成后，需要進行嚴格的驗收。驗收內容包括墻梁的尺寸偏差、連接質量、防腐和防火涂層的質量等。只有驗收合格的墻梁才能投入使用，確保鋼結構住宅的整體質量和安全。
