解析鋼結構廠房柱間支撐系統的關鍵設計要點
2025-11-17 10:16 鋼結構廠房 陜西鋼結構
一、精準匹配荷載需求，明確設計依據
鋼結構廠房的柱間支撐應承受風荷載、地震作用及吊車縱向制動力等水平荷載。設計時應嚴格遵循《鋼結構設計標準》與《建筑抗震設計規范》，根據鋼結構廠房所在地區的地震烈度、風壓值及吊車工作制等級，精準計算荷載組合。例如，重級工作制吊車廠房需增大支撐截面，并采用桁架式組合截面，確保吊車制動力直接傳遞至基礎。

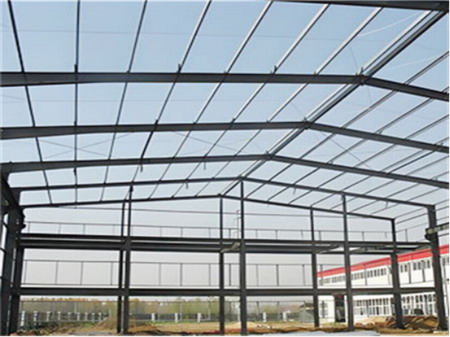

（柱間支撐系統的設計要點）
二、優化構造形式，平衡剛度與經濟性
鋼結構廠房的柱間支撐形式多樣，交叉支撐因剛度大、傳力直接，成為工業廠房的常用選擇;單斜桿支撐適用于重型吊車場景;門架式支撐則用于柱頂高度大或需留出設備通道的廠房。設計時應結合廠房跨度、高度及工藝需求，優先選擇構造簡單、用料省的方案。例如，鋼結構廠房通過采用H形截面臥放再分桿的設計，在控制用鋼量的同時，提升了支撐桿件的穩定性。
三、強化節點構造，保障傳力可靠性
節點是鋼結構廠房柱間支撐系統的薄弱環節。支撐與鋼柱宜采用高強度螺栓(8.8級及以上)或熔透焊縫連接，節點板厚度不小于10毫米;當支撐與柱翼緣連接時，需在柱腹板兩側設置加勁肋，防止局部壓屈。此外，支撐長度需預留20毫米至30毫米調節量，避免因制作誤差導致應力集中。
通過科學設計，鋼結構廠房的柱間支撐系統能顯著提升結構安全性與經濟性，為工業生產提供可靠保障。
