鋼結構建筑的設計布置要點
2026-06-03 09:10 鋼結構建筑 陜西鋼結構
鋼結構建筑的設計布置，直接影響結構安全、施工效率與使用功能。合理的布置方案，能在滿足規范的前提下控制用鋼量并預留改造彈性。以下是鋼結構建筑的設計布置要點。

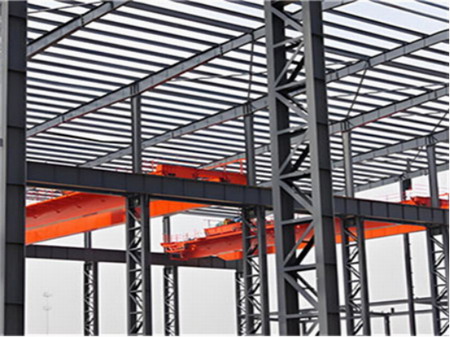

（鋼結構建筑的設計布置要點）
一、平面布置：柱網與荷載路徑
柱網應規整，常用尺寸為6米×6米、7.5米×7.5米或8米×8米。柱子對齊形成連續傳力路徑，避免出現局部大跨度區域。重型設備或集中活荷載位置，宜布置在柱頂或增設次梁。樓面開洞(樓梯、電梯、管線井)需繞開主梁區域，或設置邊梁補強。
二、豎向布置：剛度均勻化
沿高度方向，層高、柱截面、支撐形式不宜突變。當?shù)讓有枰^大空間(如門廳)，可采用局部桁架轉換或設置斜撐過渡。樓層承重墻板或填充墻應配合鋼柱位置，減少偏心。對于多層鋼結構建筑，建議每層布置至少兩道縱向水平支撐，確保側向力均勻傳遞至基礎。
三、支撐體系與抗側力構件
支撐是控制水平位移的關鍵。常用形式包括中心支撐、偏心支撐及屈曲約束支撐。布置時需兼顧建筑門窗、通道位置：支撐宜設于樓梯間、衛生間或設備管井周邊。兩方向支撐角度宜控制在30°至60°之間，間距不超過15米。當支撐與柱干擾時，可改為人字形或單斜桿，避免形成薄弱層。
四節點與連接布置原則
梁柱節點剛接可提高整體剛度，鉸接則簡化構造。高層或多層鋼結構建筑中，建議主要框架采用剛接，次要框架鉸接。柱腳形式依據基礎條件：外露式柱腳便于調整，埋入式柱腳增強嵌固能力。高強螺栓與焊接的組合節點應保證施焊空間及螺栓扳手操作距離，復查相鄰構件間距。
五、圍護結構與鋼骨架協同布置
外墻檁條、屋面檁條的間距應與板型模數匹配(常見1.5米、2米)。壓型鋼板波峰方向垂直檁條跨度。門、窗洞口周邊需增設附加立柱或過梁，洞口角部設置斜撐防變形。內隔墻宜采用輕鋼龍骨石膏板體系，與主體結構通過柔性連接件固定，適應鋼骨架的微量位移。
六、設備管線與鋼結構一體化
風管、橋架、水管可穿梁腹板開孔，但開孔直徑不超過腹板高度的1/3，且避開高應力區。布置前進行管線綜合排布，利用鋼柱翼緣間空隙敷設立管。衛生間等潮濕區域，給排水管應采用懸掛支架與鋼構件隔離，防止電化學腐蝕。
