鋼結構廠房支撐系統的鑒定評級要點
2026-06-11 09:40 鋼結構廠房 陜西鋼結構
鋼結構廠房的支撐系統是保證結構整體穩定和空間協同工作的核心組成部分。對鋼結構廠房支撐系統開展專項鑒定評級，應抓住以下關鍵要點。

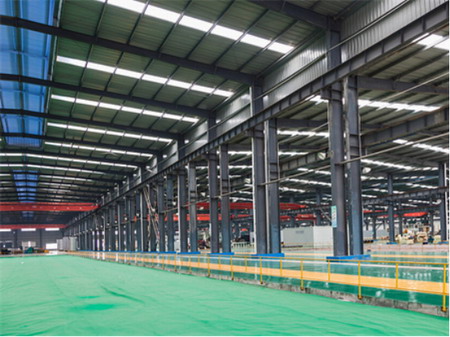

（支撐系統的鑒定評級要點）
一、柱間支撐布置完整性
檢查鋼結構廠房縱向柱間支撐的設置位置是否符合設計要求。常規鋼結構廠房應在溫度區段中部設置一道柱間支撐，當鋼結構廠房長度超過規定限值時，應增設多道支撐。若鋼結構廠房缺少柱間支撐或支撐位置偏移過大，該子項可直接評為c級。
二、屋面支撐體系協調性
查看鋼結構廠房的屋面水平支撐與柱間支撐是否位于同一開間，以形成連續傳力路徑。屋面橫向支撐應布置在剛架兩端的第一或第二個開間。對于跨度較大的鋼結構廠房，還應檢查縱向剛性系桿的布置密度。
三、支撐構件自身狀況
測量鋼結構廠房支撐桿件的長細比，圓鋼支撐的直徑不應小于設計值，角鋼或槽鋼支撐不能出現明顯彎曲變形。同時檢查支撐與主體結構的連接節點，焊縫不能開裂，螺栓不能松動。服役年限久的鋼結構廠房，支撐端部銹蝕減薄現象較為常見，評級時應按截面損失程度降級。
四、吊車梁區域輔助支撐
帶有橋式吊車的鋼結構廠房，應在吊車梁下翼緣位置設置輔助水平支撐，并在吊車梁與鋼柱連接處布置豎向制動桁架。若鋼結構廠房缺少此類構造，吊車運行時的水平制動力無法有效傳遞，結構側向變形會明顯增大。
五、隅撐與檁條協同支撐
檢查剛架斜梁下翼緣的隅撐布置是否符合間隔要求。隅撐應與檁條可靠連接，形成對梁翼緣的側向約束。部分鋼結構廠房因后期增設管道或吊掛荷載，拆除了原有隅撐，此種情況應單獨扣分并影響綜合評級。
