鋼結構廠房的六大建模特點
2026-06-17 09:14 鋼結構廠房 陜西鋼結構
鋼結構廠房建模是結構分析與設計的基礎環節，其建模方法直接影響計算精度與工程經濟性。掌握鋼結構廠房建模的核心特點，有助于提升設計效率與分析可靠性。
一、結構體系與組成建模

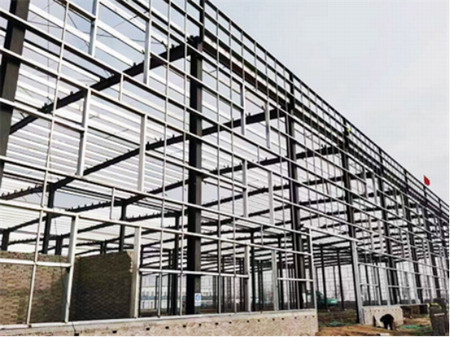

鋼結構廠房通常采用門式剛架體系，由主結構系統、次結構系統和圍護結構系統組成。主結構系統包括橫向剛架、支撐體系等，主剛架多采用實腹式變截面H型鋼;次結構系統包括屋面檁條和墻面墻梁，檁條多采用Z型或C型冷彎薄壁型鋼;圍護結構系統包括屋面板和墻面板，由于蒙皮效應，圍護結構實際上也增強了整體剛度。建模時需完整涵蓋這三大部分，確保荷載傳遞路徑清晰準確。
二、三維建模與參數化設計
鋼結構廠房建模普遍采用三維參數化設計方法。通過建立三維模型，可以直觀展示建筑形態和結構布置，便于設計師從不同角度觀察并優化空間布局。參數化建模使得柱距、梁高、板厚、截面尺寸等關鍵設計參數可快速調整，便于對不同方案進行比較分析。廣聯達BIM等工具支持自動化設計，自動完成結構計算和校驗，確保設計方案的安全性與合理性。
三、主剛架建模要點
門式剛架建模時，橫梁通常采用變截面H型鋼或焊接工字鋼，以適應不同跨度下的受力需求;立柱即剛架柱，其截面形式根據荷載條件確定。設有橋式吊車時，柱宜采用等截面構件。變截面構件宜做成改變腹板高度的楔形，必要時也可改變腹板厚度。柱腳形式有剛接與鉸接兩種，設有5噸以上橋式吊車時，可將柱腳設計成剛接以提高整體剛度。
四、支撐體系建模
門式剛架結構需設置可靠的支撐體系以加強整體穩定性。應在橫梁頂面設置橫向水平支撐，在剛架柱間設置柱間支撐。每個溫度區段中應分別設置能獨立構成空間穩定結構的支撐體系。柱間支撐的間距應根據房屋縱向柱距、受力條件和安裝條件確定，無吊車時宜取30至45米，有吊車時宜設在溫度區段中部。在設置柱間支撐的開間應同時設置屋蓋橫向支撐以組成幾何不變體系。
五、圍護結構建模
圍護結構建模包括檁條、墻梁、屋面板和墻面板的布置。檁條宜采用實腹式構件，當腹板高厚比大于200時應設置檁托板。檁條與剛架斜梁宜采用普通螺栓連接，每端應設兩個螺栓。連續檁條的搭接長度不宜小于檁條跨度的10%。建模時還應考慮屋面坡度，坡度太小易出現漏水，一般不應小于5%，雨水較多區域宜取較大值。
六、有限元分析建模
鋼結構廠房有限元分析建模時，應根據實際尺寸、形狀、材料特性和連接方式建立精確的三維有限元模型。對屋面、墻面、框架等主要構件，采用合適的單元類型進行模擬，如梁單元、殼單元、實體單元等。荷載分析與邊界條件設置需準確反映實際工況，包括恒載、活載、風載、雪載及吊車荷載等。通過有限元分析可精準模擬結構在各種荷載作用下的力學行為，計算結構的內力、變形等，幫助設計師把控結構安全性。
