鋼結構廠房的山墻墻架布置要點
2026-06-24 11:41 鋼結構廠房 陜西鋼結構
山墻墻架是鋼結構廠房端部圍護系統的承力骨架，承擔山墻面風荷載并傳遞至基礎。合理的墻架布置可保證墻體穩定與抗風性能。以下是鋼結構廠房的山墻墻架布置要點。

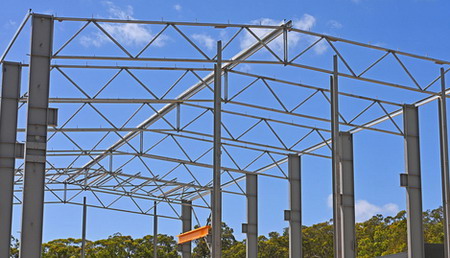

一、墻架主要組成
山墻墻架包括抗風柱、墻架梁、山墻桁架及墻面支撐。抗風柱沿山墻豎向布置，承受水平風載;墻架梁水平連接抗風柱，與圍護板直接固定;山墻桁架位于屋脊處，用于大跨度廠房屋面端部;支撐系統保證墻架平面外穩定。
二、抗風柱布置
抗風柱間距宜為3米至6米，與屋面剛架間距協調。柱底鉸接于基礎短柱，柱頂可采用兩種方式連接：當抗風柱位于剛架柱列平面時，柱頂與屋面梁下翼緣通過彈簧板或長圓孔連接，允許豎向相對位移;當抗風柱位于剛架之間時，柱頂設置通長托梁或與屋面檁條協同受力。鋼結構廠房高度較大時，抗風柱中部增設側向支撐。
三、山墻桁架設置
跨度大于15米時，山墻頂部宜設置山墻桁架。桁架上弦支承屋面檁條，下弦通過系桿連接至相鄰剛架。桁架腹桿采用人字形或單斜式布置，高度可取跨度的1/10至1/8。對于門式剛架體系，山墻處也可采用剛架斜梁懸挑并設置端部封檐柱替代桁架。
四、墻架梁與檁條協調
山墻墻架梁的豎向間距與墻面檁條一致，通常為1.2米至1.5米?？拷芸谔幵鲈O(shè)一道墻架梁，作為封檐板基座。墻角、門窗洞口四周應加密墻架梁或設置加強邊框?？癸L柱與墻架梁交叉節點采用焊接連接板或螺栓固定。
五、支撐系統布置
山墻平面內應設置斜撐或剪刀撐：對于抗風柱高度超過6米，在柱間設置交叉角鋼支撐，支撐夾角宜為30°至60°;當鋼結構廠房跨度較大、山墻寬度較寬時，沿山墻高度中部設置一道水平系桿，連接各抗風柱。支撐桿件長細比不宜大于200。
六、構造細節要點
抗風柱頂彈簧板厚度不小于6毫米，長圓孔豎向長度取30毫米至50毫米。柱腳錨栓直徑不小于20毫米，埋設深度滿足抗拔要求。墻架梁與抗風柱搭接長度不小于150毫米。山墻桁架與屋面剛架連接處應設置隅撐。所有外露連接件均需做防銹處理。
